高低压无功补偿装置

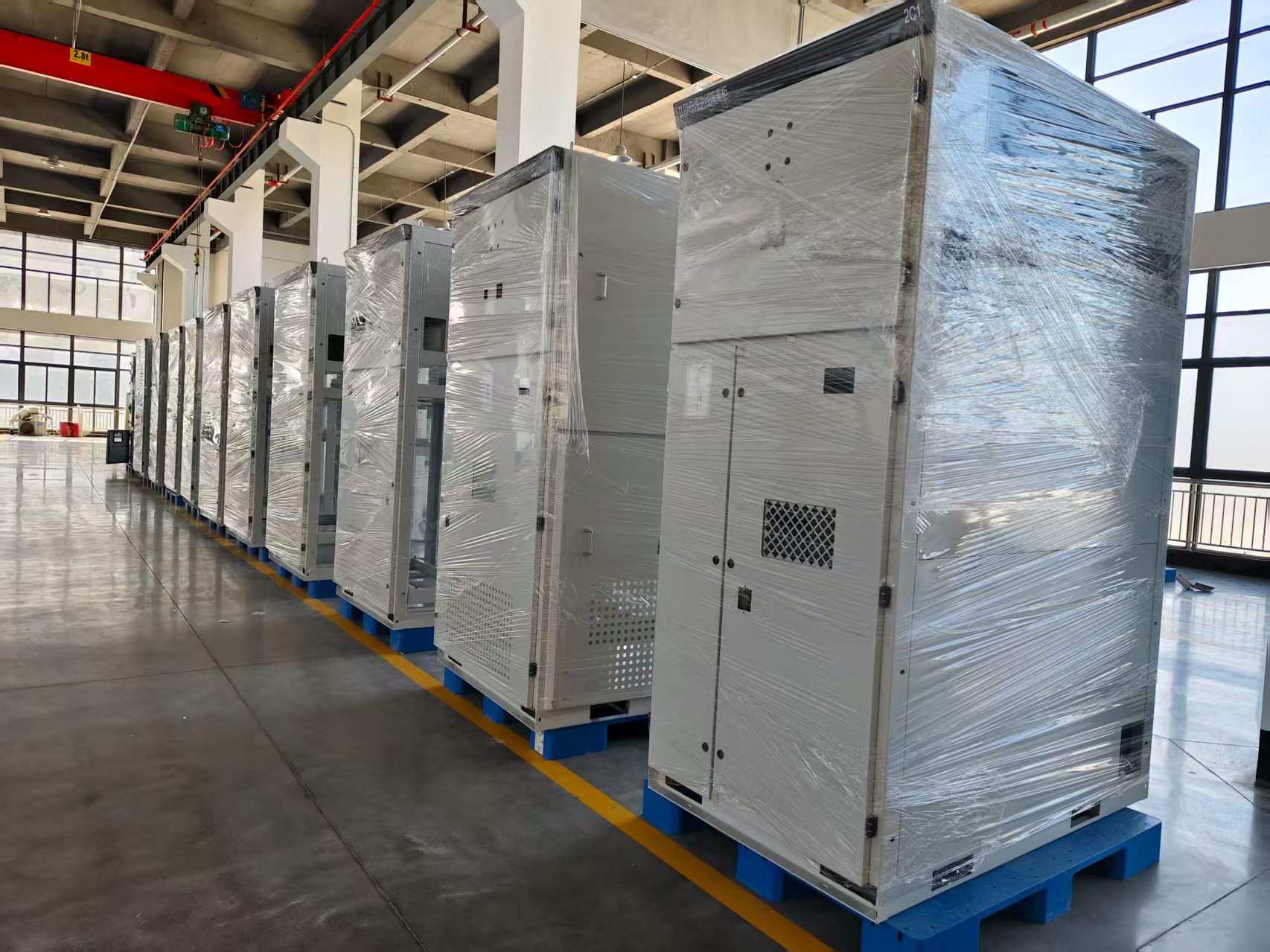

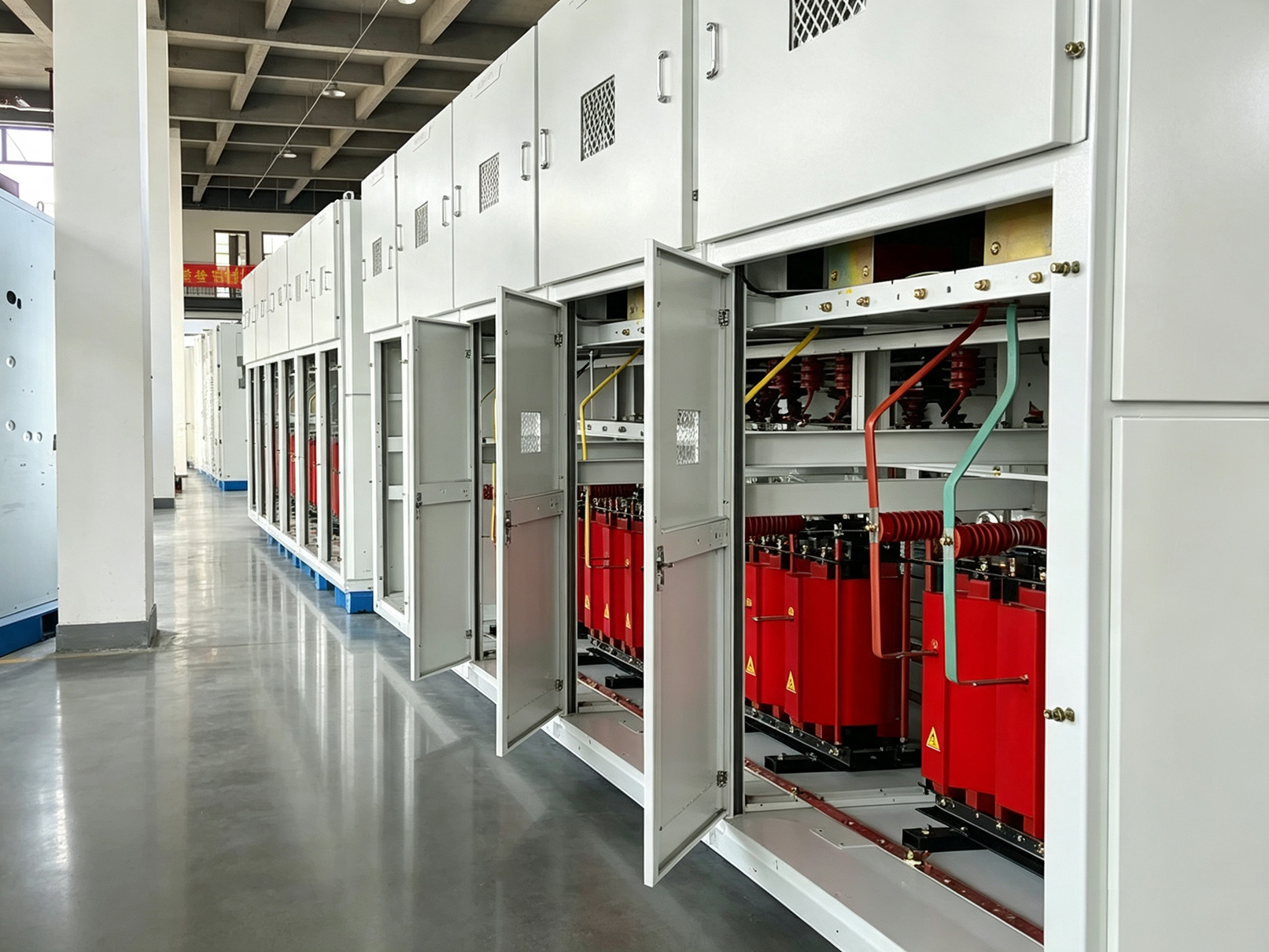

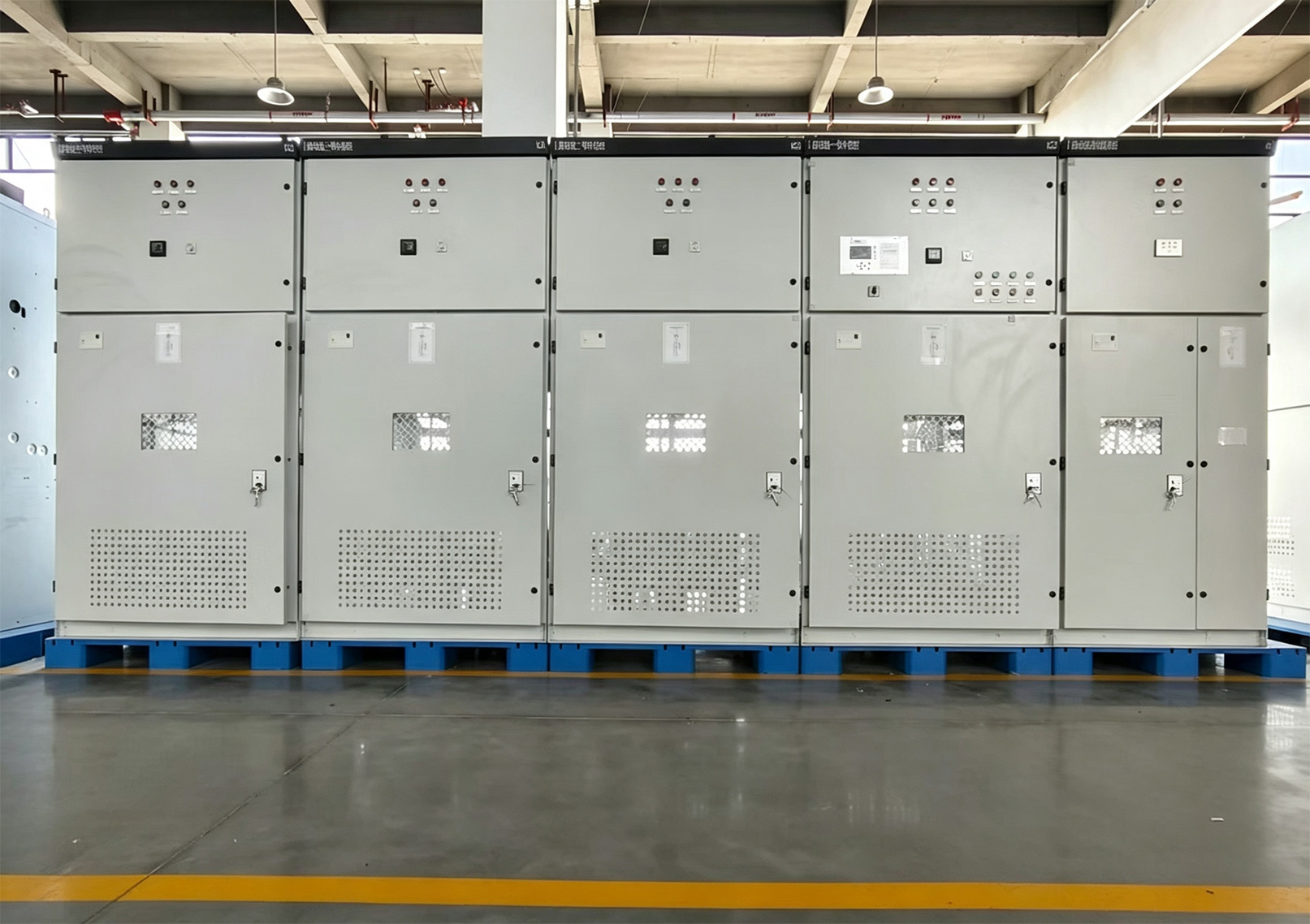

包括高压无功补偿及谐波治理、低压抽屉式无功补偿装置、低压抽屉式有源滤波装置，展示成套柜体、方案范围和现场图集。

查看详细内容 资料下载
高低压无功补偿装置

PRODUCT DETAILS

方案范围

  • 高压真空接触器自动投切补偿装置
  • 高压真空断路器自动投切补偿装置
  • 高压线路无功自动补偿装置
  • 高压调压式自动无功补偿装置
  • 高压MCR动态无功补偿装置
  • 高压无源滤波无功补偿装置
  • 高压SVG动态无功补偿装置
  • TBB型框架式无功补偿装置
  • T+SVG混合型动态抽屉式无功补偿装置
  • APF抽屉式低压有源滤波装置

PRODUCT DETAILS

高压真空接触器自动投切补偿装置

产品概述

ZKL-BKS系列高压分组自动无功补偿装置根据供电母线的电压和无功情况，自动投切电容器组，跟踪负荷的变化情况进行无功补偿，从而提升系统功率因数，改善供电质量，降低电能损耗。安装于35KV或110kV变电站内的出线母线侧，或安装于6、10、22、35kV开闭所内，也常安装于工矿企业的高压电动机的控制柜前进行就地补偿。

本装置具备自动跟踪负荷的无功变化情况，投切电容器组，改善功率因数，提高电能质量；抑制谐波功能，可以根据现场的谐波情况配备串联电抗器，组成LC回路，抑制谐波：完善的电容器组保护，具备过压保护、欠压保护、过流保护、电容支路不平衡电压保护。

ZKL-BKS系列高压分组自动无功补偿装置

产品型号

ZKL-BKS系列高压分组自动无功补偿装置产品型号
例如：ZKL-BKS6-900/3-10 表示：安徽智凯电力工程技术有限公司，真空接触器自动投切补偿装置，电抗率：6%，补偿总容量：900kVar,补偿路数：3组，系统电压：10kV。

使用环境条件

工作环境条件周围环境要求
室外环境空气温度：-25℃~+45℃不允许有较强的振动与冲击
环境空气相对湿度：40℃时为20%~90%不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在
大气压力：海拔1000米及以下（超过1000米以上需注明）

产品特点

  • 无功功率自动补偿，自动限踪负载无功功率变化，采用多组电容器组(1-6组)循环编码，自动投切电容器组，改善功率因数，提高电能质量；
  • 抑制诣波放大，根据系统的背景谐波配置串联电抗器，组成LC串联回路，有效抑制系统谐波；
  • 四遥和通信组网功能，配置RS485通讯接口，实现后台控制和管理；
  • 多重保护功能，支持过压、欠压、过流、电容支路不平衡电压保护；
  • 手动/自动两种控制方式，操作方便可靠，自动化程度高。

技术参数

项目参数
额定电压6kV、10kV、35kV
额定频率50Hz / 60Hz
电抗率选择1%、5%或6%、12%
容量范围10～9000kvar
长期运行电压1.1倍额定电压
连续运行电流1.3倍额定电容器电流
放电要求30s内降至50V以下
机械寿命50000次
防护等级户内型满足IP30

选型表

高压真空接触器补偿装置标准容量选型表
注：a)上表补偿容量、补偿路数、电压等级、电抗率均可根据客户需求制造； b)表中容量只列至9000kVar，超出补偿容量和补偿路数可根据客户需求定制； c)上表电抗率：6%，电容器额定电压：11kV，所以上表中补偿容量为电容器端电压在11kV时装置输出容量。（点击表格查看高清图）

系统图

高压真空接触器补偿装置一次系统和安装示意

高压真空接触器自动投切无功补偿装置主要由：无功补偿控制器及微机电容保护器、电流互感器、避雷器、放电线圈、高压交流真空接触器、电抗器、电容保护高压熔断器（根据电容器组配置）和电力电容器组(根据用户配电负荷配备)等部分组成。

无功补偿控制器及微机保护器根据实时采集的系统电压信号与考核点电流信号进行数据分析和判断，发出实时控制命令，真空接触器收到控制指令立即完成投切动作，实现电容器的通断控制，配套的微机电容保护功能对装置进行过流、速断、电容支路不平衡电压保护，杜绝故障对装置和系统造成损害。

安装方式

  1. 户内安装。
  2. 进线隔离柜与分组补偿柜并柜排列，柜与柜之间通过母线连接，进线隔离柜与负荷设备所在母线通过高压电缆或母线相连。
  3. 接受定制户外型高压真空接触器自动投切无功补偿装置。

PRODUCT DETAILS

高压真空断路器自动投切补偿装置

产品概述

ZKL-BKS系列高压真空断路器分组自动无功补偿装置根据供电母线的电压和无功情况，自动投切电容器组，跟踪负荷的变化情况进行无功补偿，从而提升系统功率因数，改善供电质量，降低电能损耗。安装于35kV或110kV变电站内的出线母线侧，或安装于6、10、35kV开闭所内，也常安装于工矿企业的高压电动机的控制柜前进行就地补偿。

本装置具备自动跟踪负荷的无功变化情况，投切电容器组，攻善功率因数，提高电能质量抑制谐波功能。可以根据现场的谐波情况配备串联电抗器，组成LC回路，抑制谐波：完善的电容器组保护，具备过压保护、欠压保护、过流保护、零序电压保护、电容支路不平衡电压保护。

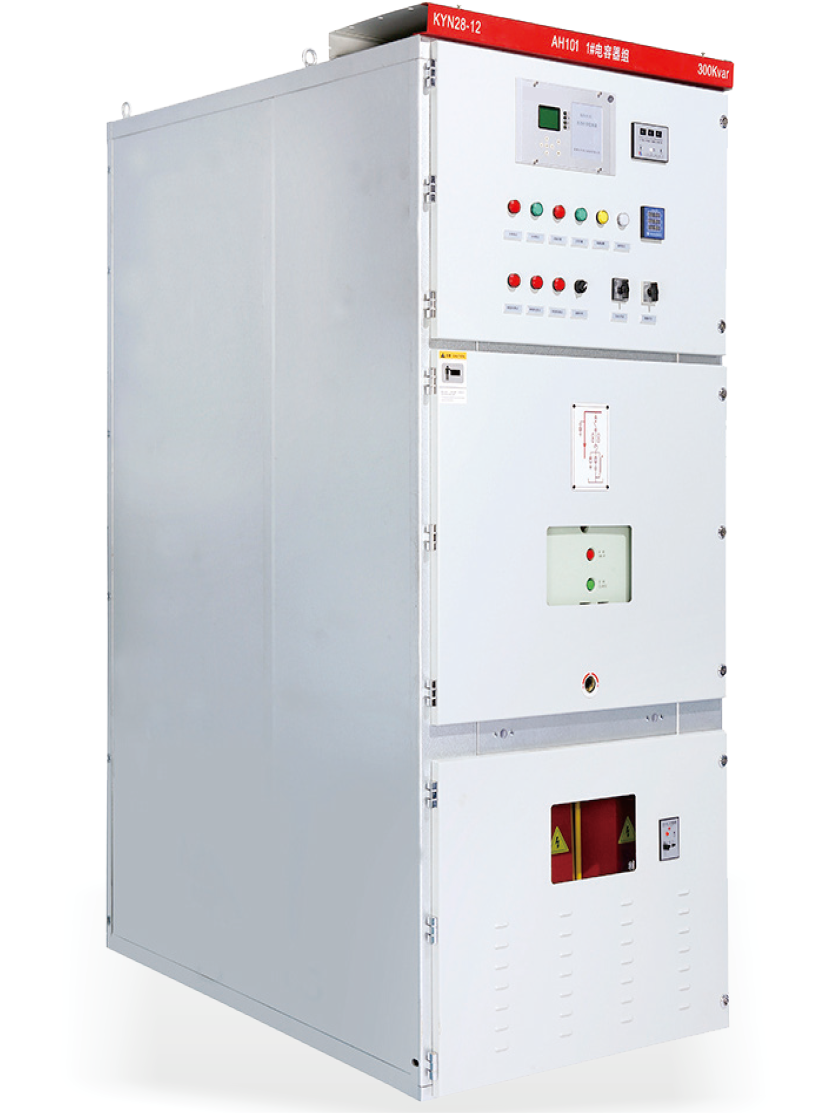

ZKL-BKS系列高压真空断路器分组自动无功补偿装置

产品型号

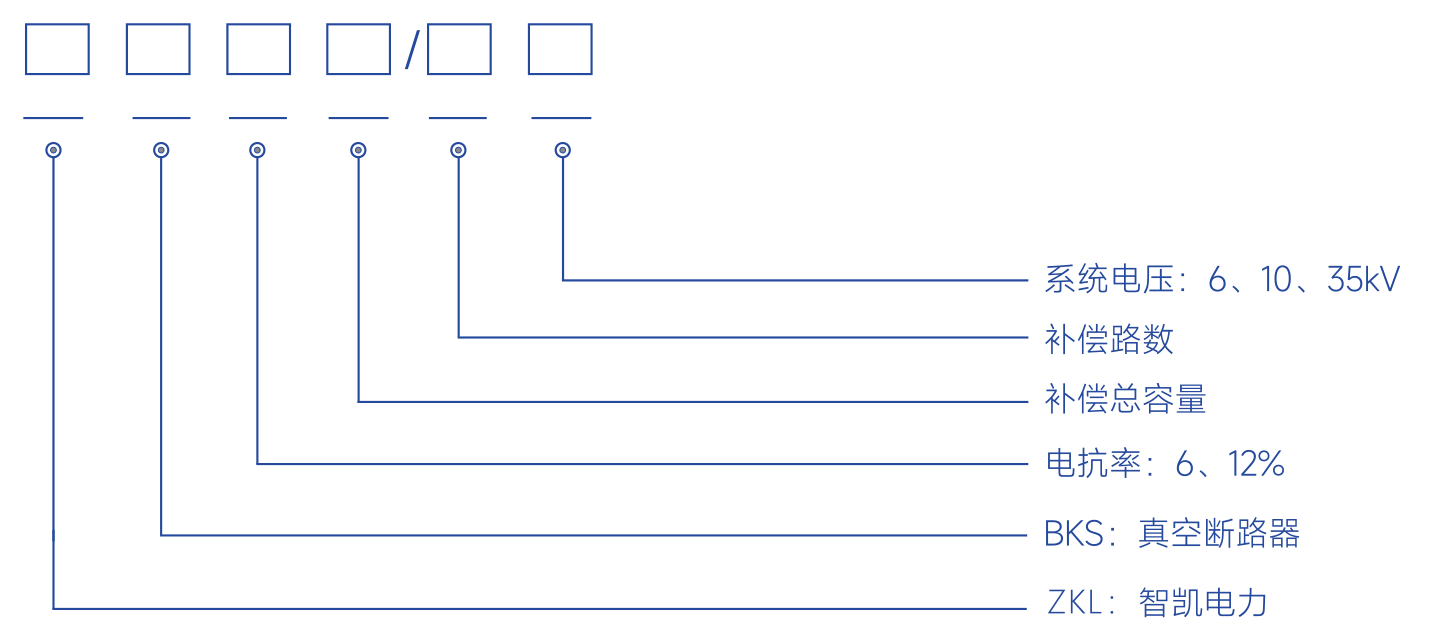

ZKL-BKS系列高压真空断路器分组自动无功补偿装置产品型号
例如：ZKL-BKS6-1200/3-10 表示：安徽智凯电力工程技术有限公司，真空断路器自动投切补偿装置，电抗率：6%，补偿总容量：1200kVar,补偿路数：3组，系统电压：10kV。

使用环境条件

工作环境条件周围环境要求
室外环境空气温度：-25℃~+45℃不允许有较强的振动与冲击
环境空气相对湿度：40℃时为20%~90%不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在
大气压力：海拔1000米及以下（超过1000米以上需注明）

产品特点

  • 无功功率自动补偿，自动限踪负载无功功率变化，采用多组电容器组(1-6组)循环编码，自动投切电容器组，改善功率因数，提高电能质量；
  • 抑制诣波放大，根据系统的背景谐波配置串联电抗器，组成LC串联回路，有效抑制系统谐波；
  • 四遥和通信组网功能，配置RS485通讯接口，实现后台控制和管理；
  • 多重保护功能，支持过压、欠压、过流、电容支路不平衡电压保护；
  • 手动/自动两种控制方式，操作方便可靠，自动化程度高。

技术参数

项目参数
额定电压6kV、10kV、35kV
额定频率50Hz / 60Hz
容量范围10～9000kvar
电抗率选择1%、5%或6%、12%
机械寿命30000次
防护等级户内型IP30

选型表

高压真空接触器补偿装置标准容量选型表
注：a)上表补偿容量、补偿路数、电压等级、电抗率均可根据客户需求制造； b)表中容量只列至9000kVar，超出补偿容量和补偿路数可根据客户需求定制； c)上表电抗率：6%，电容器额定电压：11kV，所以上表中补偿容量为电容器端电压在11kV时装置输出容量。（点击表格查看高清图）

系统图

高压真空接触器补偿装置一次系统和安装示意

高压真空断路器自动投切无功补偿装置主要由：无功补偿控制器及微机电容保护器、电流互感器、避雷器、放电线圈、高压真空断路器、电抗器、电容保护高压熔断器（根据电容器组配置）和电力电容器组（根据用户配电负荷配备）等部分组成。

安装方式

  1. 户内安装。
  2. 进线隔离柜与分组补偿柜并柜排列，柜与柜之间通过母线连接，进线隔离柜与负荷设备所在母线通过高压电缆或母线相连。
  3. 接受定制户外型高压真空接触器自动投切无功补偿装置。

PRODUCT DETAILS

高压线路无功自动补偿装置

产品概述

ZKL-BKSX系列高压线路自动无功补偿装置一般安装于供电线路的杆塔上，可实时监测高压线路的电压、电流、无功及功率因数等电网参数，并根据这些参数对高压电网进行监测补偿：对提高线路功率因数及电压、减少线损，改善电网供电质量起到重要作用。

ZKL-BKSX系列高压线路自动无功补偿装置

使用环境条件

工作环境条件周围环境要求
室外环境空气温度：-25℃~+45℃不允许有较强的振动与冲击
环境空气相对湿度：40℃时为20%~90%不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在
大气压力：海拔1000米及以下（超过1000米以上需注明）

产品型号

ZKL-BKSX系列高压线路自动无功补偿装置产品型号

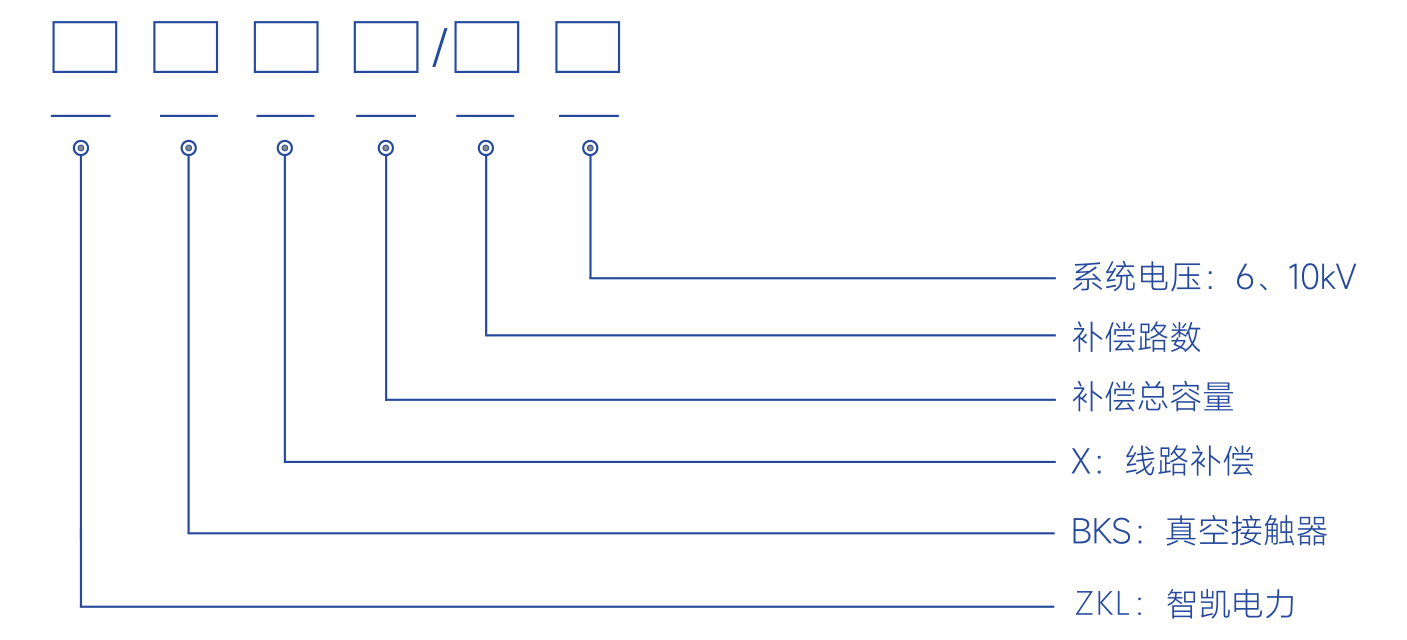

例如：ZKL-BKSX-900/3-10 表示：安徽智凯电力工程技术有限公司，高压线路自动无功补偿装置，补偿总容量：900kVar,补偿路数：3组，系统电压：10kV。

产品特点

  • 无功功率自动补偿，装置自动跟踪线路无功变化，采用适合用于通断容性电流，可靠性高的真空接触器为电容器投切开关；
  • 装置采用多级自动投切控制功能，使高压线路无功补偿曲线更加平滑、效果更好；
  • 采用高可靠的微处理器及控制技术，实现了补偿系统的自动控制、数据统计和存储的功能（记录并保存两个月）；
  • 可通过GPRS远程无线通讯方式实现远距离采集数据及控制；
  • 专为户外环境设计，防雨、防潮、防高低温、防腐设计，可适应不同地理气候特点。

技术参数

项目参数
额定电压6kV、10kV
额定频率50Hz / 60Hz
容量与分组50～600kvar，1～3组
电压、电流传感器精度0.5级
机械寿命50000次
长期运行电压1.1倍额定电压
连续运行电流1.3倍额定电容器电流

选型表

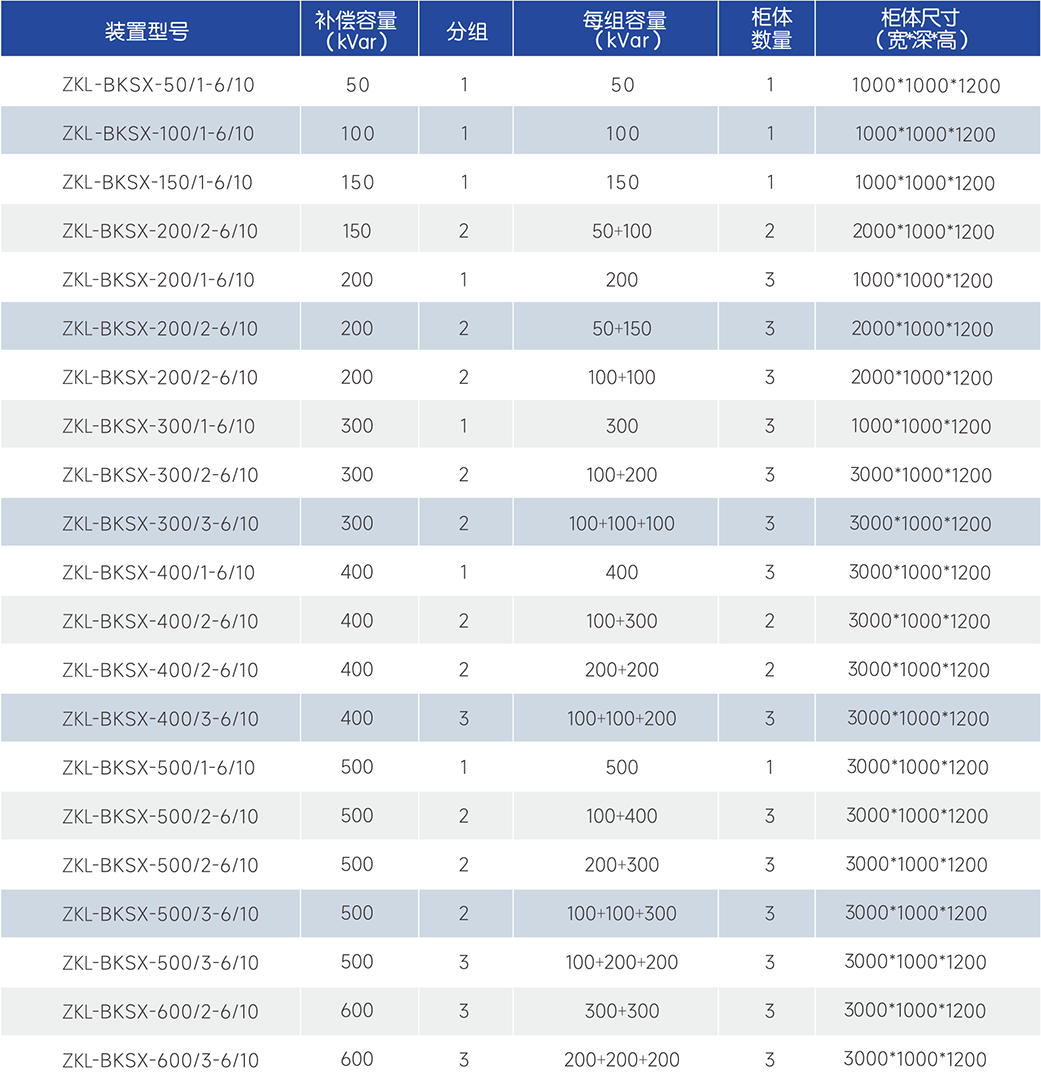

高压线路无功自动补偿装置选型表
注：a)上表补偿容量、补偿路数、电压等级可根据客户需求制造； b)表中容量只列至600kVar，超出补偿容量和补偿路数可根据客户需求定制； c)上表中补偿容量为电容器端电压：11kV时，装置的有效输出容量。（点击表格查看高清图）

系统图

高压线路无功自动补偿装置一次系统及柱上安装示意

线路补偿装置主要由电容器、控制器、真空接触器、电压互感器、避雷器、户外跌落式熔断器等组成。控制器根据实时采集的系统电压信号与考核点电流信号进行数据分析和判断，发出实时控制命令，真空接触器收到控制指令立即完成投切动作，实现电容器的通断控制户外跌落式熔断器对装置进行短路保护，杜绝故障对装置和线路造成损害。

安装方式

高压线路无功补偿装置安装于供电线路杆塔上，电容柜安装于双柱间横担上或单柱的三角支撑架上，柜体下端离地面距离大于2.5m。安装支架和包箍使用优质槽钢或角钢，采取镀锌处理。

PRODUCT DETAILS

高压调压式自动无功补偿装置

产品概述

ZKL-BKV系列高压调压式自动无功补偿装置适用于电力系统220kV及以下变电站，根据系统电压和无功状态控制调压器输出，使电容器组在较低冲击条件下投入并连续调节补偿容量。

ZKL-BKV系列高压调压式自动无功补偿装置

产品型号

ZKL-BKV系列高压调压式自动无功补偿装置产品型号
例如：ZKL-BKV-5000/9-10 表示：安徽智凯电力工程技术有限公司，高压调压式自动无功补偿装置，补偿总容量：5000kVar，调档档位：9档，系统电压：10kV。

使用环境条件

工作环境条件周围环境要求
室外环境空气温度：-25℃~+45℃不允许有较强的振动与冲击
环境空气相对湿度：40℃时为20%~90%不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在
大气压力：海拔1000米及以下（超过1000米以上需注明）

产品特点

  • 满足通过自动调节电容器工作电压实现无功自动控制；
  • 装置在调节过程中无过压存在，能够保证电容器安全运行，延长其使用寿命；
  • 调节过程电容器始终不脱离电网，无充放电现象，无调节延时，可跟踪无功需求变化实时调节；
  • 可设置在较低电压下接入，有效抑制合闸涌流，减少补偿设备投入对系统电压的冲击；
  • 整套装置不产生谐波，运行过程中不会对系统电能质量、相关电力设备及周围环境造成不利影响；
  • 过压、过流、速断、两段过流、零序电压、差电流等保护机制；
  • 配置放电线圈，保证在电容器断电5s内将电容器组的剩余电压将至50V以下；
  • 具有RS485、RS232通讯接口实现与中央监测站的通信，实现“四遥”功能；
  • 装置有柜式、框架式、集合式三种安装形式。

技术参数

项目参数
额定电压6kV、10kV、35kV
额定频率50Hz / 60Hz
调压档位9档
最大容量5000kvar
通信速率1200、2400、4800、9600

安装方式

户内、户外均可安装。

PRODUCT DETAILS

高压MCR动态无功补偿装置

产品概述

MCR型高压动态无功补偿成套装置适用于35kV、11OkV、330kV变电站6-35kV母线的动态无功补偿，通过自动调节MCR的感性无功，实现平滑稳定系统的功率因数和无功需求；减少系统电压波动，稳定系统电压，降低系统电压闪变，提高供电电压质量。特别适合负荷变化快，要求补偿精度高的场合，广泛应用于具有电弧炉、轧机、矿井提升机、电力机车、电焊机等大型无功冲击设备的企业用户和电力企业220kV、11OkV、35kV变电站。FC支路可根据系统情况做成固定或自动电容器组滤波通道等。

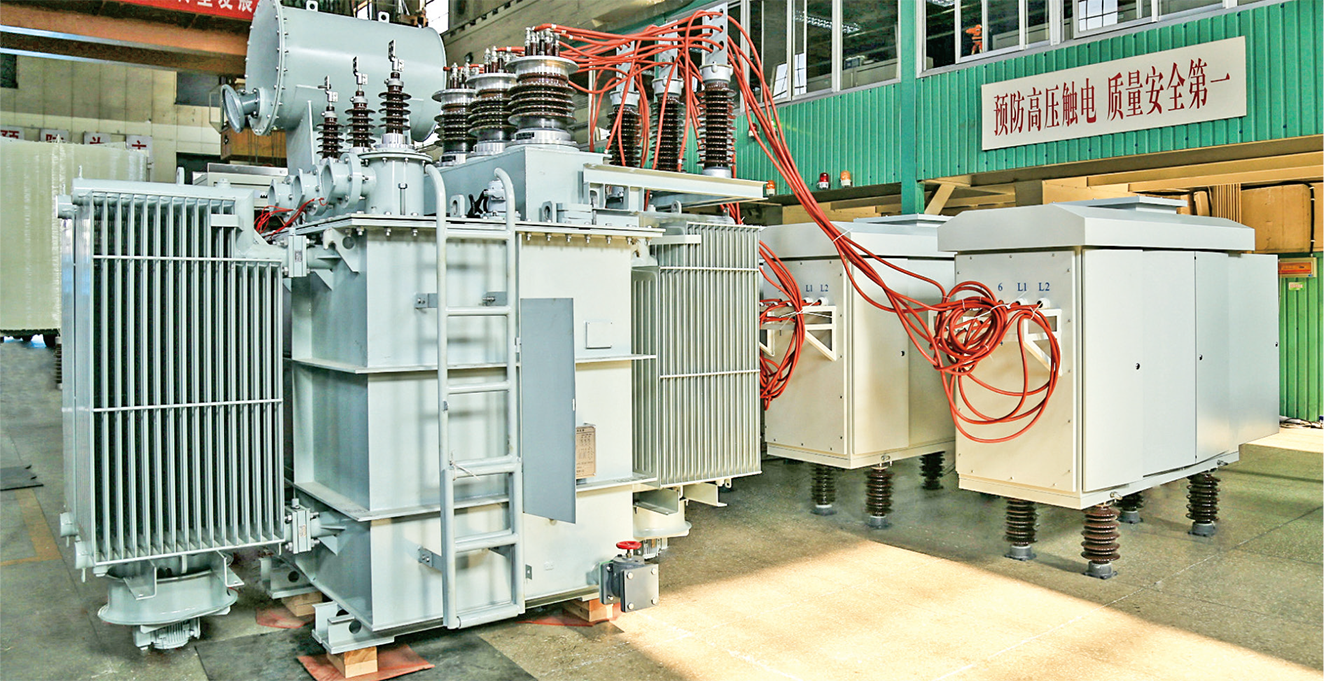

MCR型高压动态无功补偿成套装置

产品型号

MCR型高压动态无功补偿成套装置产品型号
例如：ZKL-BKMCR-6000/3000-10 表示：安徽智凯电力工程技术有限公司，高压MCR动态无功补偿装置，补偿总容量：6000kVar，Fc支路容量：3000kVar，系统电压：10kV。

使用环境条件

工作环境条件周围环境要求
室外环境空气温度：-25℃~+45℃不允许有较强的振动与冲击
环境空气相对湿度：40℃时为20%~90%不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在
大气压力：海拔2000米及以下

技术参数

项目参数
额定电压6～35kV
响应时间<100ms
无功调节范围0～100%
三相状态三相平衡
控制电源DC/AC 220V
额定频率50Hz / 60Hz

系统构成

MCR动态无功补偿装置由MCR磁控电抗器、直流励磁调节单元柜，就地控制器、主控制器组成，另外还有2~3组高压电容器组，与MCR本体并联在母线上。MCR磁控电抗器和电容器组是系统无功补偿的终端设备，其中MCR为系统提供可调的感性无功。

FC支路向系统提供固定容性无功，MCR的控制部分采集系统母线电压，负载电流和MCR支路电流模拟量信号，经过控制算法的计算，形成可控硅导通角触发脉冲，通过光电高电位隔离转换后给MCR励磁系统，对可控硅的导通状态进行移相控制，实现动态调节MCR支路感性无功，以平衡多余容性无功，是系统感性和容性无功趋于平衡。

产品特点

  • 控制系统采用基于DSP芯片的多CPU控制器，具有高度的可靠性和稳定性，而且运算速度快，能够实现复杂的算法；
  • 模块化设计，扩展灵活；
  • 可控硅采用高质量元件，高压取能，光电触发，BOD保护，系统抗干扰强，运行可靠；
  • 监控部分有上位监控机、人机显示界面及其它相应终端器件构成，可以对系统电能质量进行持续监控；
  • 可直挂6kV、10kV、27.5kV、35kV等级；
  • 可实现三相同时控制、分相控制、三相平衡控制；
  • 过压、过流、速断、两段过流、零序电压、差电流等保护机制。

工作原理

成套装置一般由FC电容滤波支路、MCR磁控电抗器及控制装置组成。FC电容滤波支路在基波下提供容性无功功率Qc，磁控电抗器提供感性无功功率Qt，负荷无功功率为Ql,则电网提供的无功功率Q=Ql-Qc+Qt,由于Qt的连续快速可调，通过磁控电抗器的感性无功功率的快速跟随作用，使电网提供的无功功率趋于O或趋于一定值。

系统图

高压MCR动态无功补偿装置一次系统图
MCR与固定滤波补偿支路的一次系统示意

安装方式

户内、户外均可安装。

PRODUCT DETAILS

高压无源滤波无功补偿装置

产品概述

ZKL-BKL系列型高压无源滤波装置是治理供电系统中谐波的最佳装置。该装置以治理谐波为主，兼顾无功功率补偿，可广泛应用于冶金、石化、矿山、建材、给排水等谐波污染严重的场所。该装置是由滤波电容器串联滤波电抗器组戒，在基波频率时产生容性无功功率，补偿系统的感性无功，改善系统的功率因数。在谐波频率下电容器与电抗器产生串联谐振，对谐波电流形成低阻抗的通路使谐波电流大部分流入谐波滤波装置：主要包括单调谐滤波回路和高通滤波回路.安装于6kV、1OkV、35kV母线侧，能够将谐波完全或大部分吸收，以维护良好的用电环境，保障电气设备的安全运行。同时，还可以提高电网的助率因数，收到良好的经济效益。

ZKL-BKL系列型高压无源滤波装置

产品型号

MCR型高压动态无功补偿成套装置产品型号
例如：ZKL-BKMCR-6000/3000-10 表示：安徽智凯电力工程技术有限公司，高压MCR动态无功补偿装置，补偿总容量：6000kVar，Fc支路容量：3000kVar，系统电压：10kV。

产品特点

  • 滤波支路为滤波电容器与滤波电抗器组成的调谐式串联滤波电路或二阶高通滤波电路，向谐波提供了一个电网以外的低阻抗通道，使这些谐波电流大部分流入滤波电路；
  • 采用滤波专用电容器及电抗器；
  • 滤波支路同时提供工频无功补偿功率；
  • 采用先投后切的投切滤波器原则，防止诣波放大，避免电网谐振，改善电网电压质量；
  • 强大的系统设计能力，使用国内先进的仿真系统进行系统仿真，通过精确的彷真模型，准确的确定最佳设计方案，为用户解决一切谐波困扰；
  • 采用微机保护系统，安全可靠，装置具备过压保护、欠压保护、欠流保护、过流保护、零序电流保护、多达四路的电容支路不平衡电压保护；
  • 手动/自动两种控制方式，操作方便可靠、智能化程度高。

技术参数

项目参数
额定电压6kV、10kV、35kV
最高工作电压6.6kV、12kV、40.5kV
最高绝缘水平23kV、30kV、75kV
容量与分组100～10000kvar，1～4组
总电压畸变率<4%
电流谐波滤除率>70%
补偿后功率因数≥0.9
长期运行电压1.1倍额定电压
连续运行电流1.3倍额定电流
放电要求30s内降至50V以下

选型表

高压无源滤波补偿装置调谐支路选型表
调谐次数和滤波支路组合选型表

使用环境条件

工作环境条件周围环境要求
室外环境空气温度：-25℃~+45℃不允许有较强的振动与冲击
环境空气相对湿度：40℃时为20%~90%不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在
大气压力：海拔1000米及以下（超过1000米以上需注明）

系统图

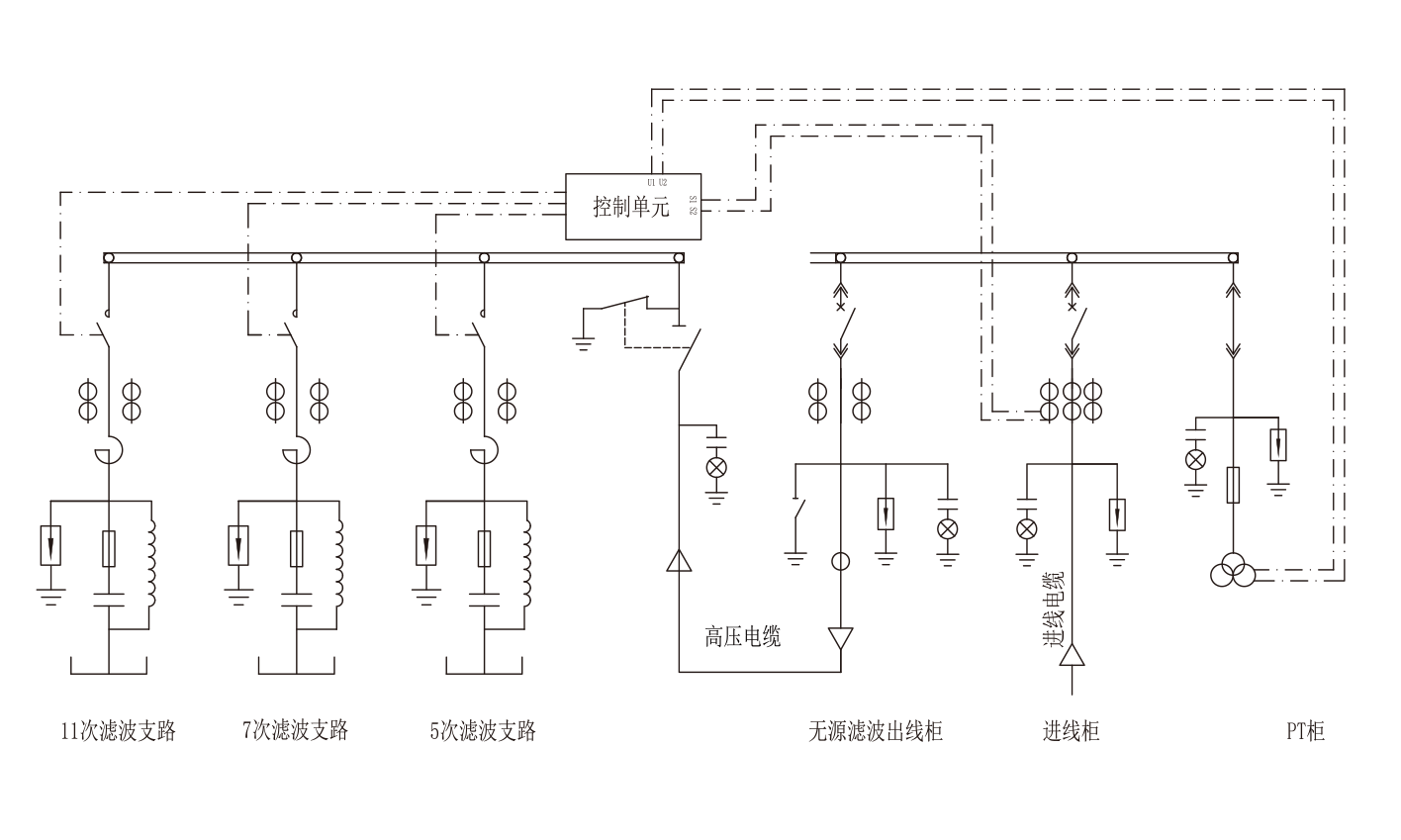

高压无源滤波无功补偿装置一次系统图

安装方式

户内、户外均可安装。

PRODUCT DETAILS

高压SVG动态无功补偿装置

产品概述

ZKL-BKSVG系列高压动态无功补偿装置是以IGBT为核心的无功补偿系统，能够快速连续地提供容性或感性无功功率，实现考核点恒定无功、恒定电压和恒定功率因数等控制，保障电力系统稳定、高效、优质地运行。在配电网中，将中小容量的SVG产品安装在某些特殊负荷（如电弧炉、中频炉、精炼炉）附近，可以显著地改善负荷与公共电网连接点处的电能质量，例如提高功率因数、平衡三相电压、抑制电压闪变和电压波动、治理谐波污染等。

ZKL-BKSVG系列高压动态无功补偿装置

使用环境条件

工作环境条件周围环境要求
室外环境空气温度：-25℃~+45℃不允许有较强的振动与冲击
环境空气相对湿度：40℃时为20%~90%不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在
大气压力：海拔1000米及以下（超过1000米以上需注明）

产品型号

ZKL-BKSVG系列高压动态无功补偿装置产品型号
例如：ZKL-BKSVG-4000-10 表示：安徽智凯电力工程技术有限公司，高压SVG动态无功补偿装置，补偿总容量：4000kVar，系统电压：10kV。

技术参数

项目参数
额定容量±0.5Mvar～±100Mvar
额定电压6kV、10kV、27.5kV、35kV
系统频率50Hz
过载能力>120%
响应时间≤5ms
有功损耗≤0.8%
总谐波电流失真率≤5%
控制电源AC 380V、AC 220V或DC 220V
无功调节方式容性、感性自动连续平滑调节
防护等级室内型IP40

产品特点

  • 模块化的电路结构
  1. SVG的核心是基于IGBT器件的链式逆变器。链式逆变器每相由多个功率模块串联而成，功率模块采用N+1或N+2冗余运行结构。
  2. 模块控制采用大规模FPGA芯片载波移相多电平空间矢量PWM控制策略，电路简单，抗干扰能力强，可靠性高。
  3. 采用自励启动技术，使得装置投入时冲击电流小。
  4. 模块面板共4个电气端子、2个光纤端子，接线简单，还设有若干状态及故障指示灯，方使维护及检修。
  • 控制
  1. 采用基于三DSP及多FPGA的全数字化控制器MLCCON，高集成度，可靠性高。
  2. 现场可设定控制方式：系统补偿或负荷补偿及负荷补偿谐波次数。
  3. 采用快速瞬时无功电流控制策略，可实现系统短路故障时的连续稳定运行。
  4. 采用进口PLC，实现多组固定电容器的综合投切控制。
  5. 控制器全封闭防尘设计，无需冷却风扇，大大提高可靠性。
  • 监控与人机接口
  1. 本地监控功能由DSP及进口PLC共同完成，采用触摸屏中文/英文显示界面，比嵌入式工控机界面硬件可靠性高，更适用于工业现场电磁环境。
  2. 显示面板具有功率模块直流电压、功率模块故障旁路状态、输出电流、负荷电流、故障显示及故障追忆等功能，可显示输出电流波形。
  3. 具有GPRS远程接口，通过联网装置，将系统运行数据、状态量和报警信息等，利用GPRS网路发送到本公司后台服务器，实现对现场的实时监控，已确定其安全情况和运行情况，答复提高系统运行的可靠性及可维护性。
  • 参数设定功能
  1. 具有多种功能参数设置，方便不同负荷对象运行参数的现场配置。
  2. 所有功能参数项用中文提示，所有功能参数具有停电保持功能（双份），可以整体备份或恢复。
  • 不停电控制电源
  1. 控制电源采用多模块并联运行且带直流UPS后备，当交流控制电源停电时，由直流UPS后备提供控制电源，装置运行不受影响。
  • 电磁兼容
  1. 功率模块和主控系统采用光纤连接，具有很高的通信速率和抗干扰能力，安全性好。

工作原理

组成主要部件与作用
控制柜开关器件、缓冲器件、数据采集器、控制箱、逻辑控制器、人机界面及二次电源；完成主回路投切、控制和保护。
功率柜功率单元及强制风冷系统；按控制指令输出补偿电流。
电抗器柜电抗器；实现无功电流闭环并滤除谐波。

系统图

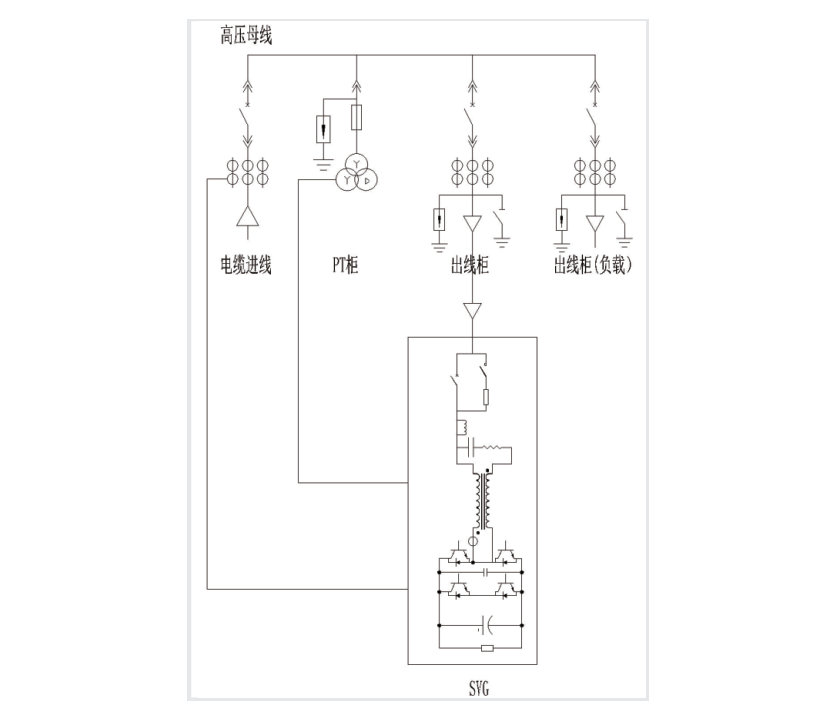

高压SVG动态无功补偿装置工作原理与系统图

主电路采用链式拓扑结构，模块化的结构设计，星型及三角形的连接方式实现不同容量下的最大性价比，既保证用户投资的有效性，又保障了电力系统稳定、高效、优质的运行。产品主要分为三部分：控制柜、功率柜、电抗器柜。其中功率柜实现了极大的统一性，方便了产品容量的扩展及稳定性。各电压等级的装置由控制柜、功率柜及电抗器柜组成。采用最新设计使得冷却风机能够直接安装于柜顶，降低了安装难度，是安装与维护更加方便。

安装方式

户内、户外均可安装。

PRODUCT DETAILS

TBB型框架式无功补偿装置

产品概述

ZKL-BKTBB系列高压户内（外）框架式无功补偿装置主要用于1OkV、35kV的电力系统进行容性无功补偿，用以调整、平衡电网电压，提高功率因数，降低线路损耗，提高电能质量，充分发挥发电、供电设备的生产效率。

ZKL-BKTBB系列高压户内框架式无功补偿装置用于户外，主要包括：隔离接地开关、高压并联电容器、空芯电抗器、电容器专用熔断器、放电线圈、无间隙氧化物避雪器、放电计数器、继电保护装置、连接导线、支柱绝缘子、框架等组成。

ZKL-BKTBB系列框架式装置

产品型号

ZKL-BKTBB系列框架式装置产品型号
例如：ZKL-BKTBB6-10-1000/334-ACW 表示：安徽智凯电力工程技术有限公司，TBB型框架式无功补偿装置，电抗率：6%，电压等级：10kV，补偿总容量：1000kVar，单台电容器容量：334kVar，单星型接线方式，电压差动保护，户外型。

技术参数

  • 补偿效果：补偿后功率因数可以达到0.95以上（补偿容量满足条件的情况下功率因数可达到0.95及以上)；
  • 采用先进工艺和全膜介质的高压电力电容器，具有可靠性高、寿命长、损耗小、运行温升低等特点，并且还具有放电起始电压高和密封性能好等突出特点；
  • 结构设计合理，热动稳定性好。配有网门电磁锁，具有强制闭锁功能；
  • 装置能在1.1倍额定电压的稳态过电压下长期运行；
  • 装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行；
  • 根据系统及用户的需要，装置可采用就地控制或主控制室,集中控制，或自动控制等方式；
  • 整组电容器组实测总容量与各电容器额定值总和之差不超过0~+10%，各相电容偏差不超过5%

使用环境条件

工作环境条件周围环境要求
室外环境空气温度：-25℃~+45℃不允许有较强的振动与冲击
环境空气相对湿度：40℃时为20%~90%不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在
大气压力：海拔2000米及以下

产品特点

  • 结构特点
  1. 采用框架式结构可安装在户内、户外。
  2. 直接在变电所即可操作TBB型框架式无功补偿装置投切。
  3. 户内框架式电容器成套：由进线架、空芯电抗器、电容器架构成。空芯电抗一般为三相善装或三相平放。进线架内包括高压隔离开关、进线支柱绝缘子、连接母线。电容器架包括电容器、放电线圈、避雷器，一般为二层一排布置，容量特别大可采用二排二层布置，进线架与电容构架并列，高度深度协调，电容架门可以是网栏门也可以是带观察窗的钢门。电抗器须用网栏围住。
  4. 户外框架式：由GW4-12D高压隔离开关进线，开关安装在平台上。隔离开关后是电抗器，一般为三相叠装，容量很大时可分相安装，相应电容也是分相安装。电容器单台容量为50~500kVar时电容框架为单排或双排三层布置，避雷器，放电线圈安装在构架上；200kVar及以上电容一般用单排或双排二层布置；当容量特别大时，电容可分相布置，每相为二排一层布置，避雷器、放电线圈置于框架顶部。整套装置四周用不低于2米的网栏门围住，网栏门至少应有一扇活门以利于巡视和检修。
  5. 35kV装置均为户外框架式，电容、.电抗均为分相布置。电容构架由35kV高压绝缘子支撑与地绝缘。电容为二排一层布置。避雷器安装在电抗器附近，放电线圈在构架靠中性点处安装。35kV电源引至GW4-35D隔离开关上端，开关安装在平台上。整套装置四周用不低于2米的网栏门围住，网栏门至少应有一扇活门以利于巡视和检修。
  • 性能特点
  1. 该装置允许在工频1.1倍额定电压下长期运行。
  2. 该装置允许在由于过电压和高次谐波造成的1.3倍额定电流的稳态过电流下连续运行。
  3. 该装置可以将电容器投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。
  4. 根据配电系统情况，可配置不同的电抗率的电抗器来抑制谐波和合闸涌流
  5. 采用先进工艺和全膜介质的高压电力电容器，具有可靠性高、寿命长、损耗小、运行温升低等特点，并且还具有放电起始电压高和密封性能好等特点。
  6. 根据接线方式的不同，电容器组设有开口三角不平衡电压、中性点不平衡电流等继电保护。
  7. 电容器实测总容量与各电容器额定值总和之差不超过0~+10%，相各容偏差不超过5%。

选型表

TBB型框架式无功补偿装置选型表

安装方式

户内、户外均可安装。

PRODUCT DETAILS

补偿容量与电抗率计算

补偿容量的计算

已知负载有功功率为P，补偿前的功率因数为cosΦ1，需提高动率因数至cosΦ2，所需补偿的容量Q可按下式计算：

补偿容量的计算

也可以按照cosΦ1，cosΦ2值由下表直接查出每千瓦负荷所需补偿容量的千乏数，再乘以负载有功功率P即得。

例：cosΦ1=0.6，cosΦ2=0.96，P=100kW；

按表查询得每千瓦负荷所需补偿容量为1,04kvar，则所需补偿无功容量为100*1.04=104kvar。

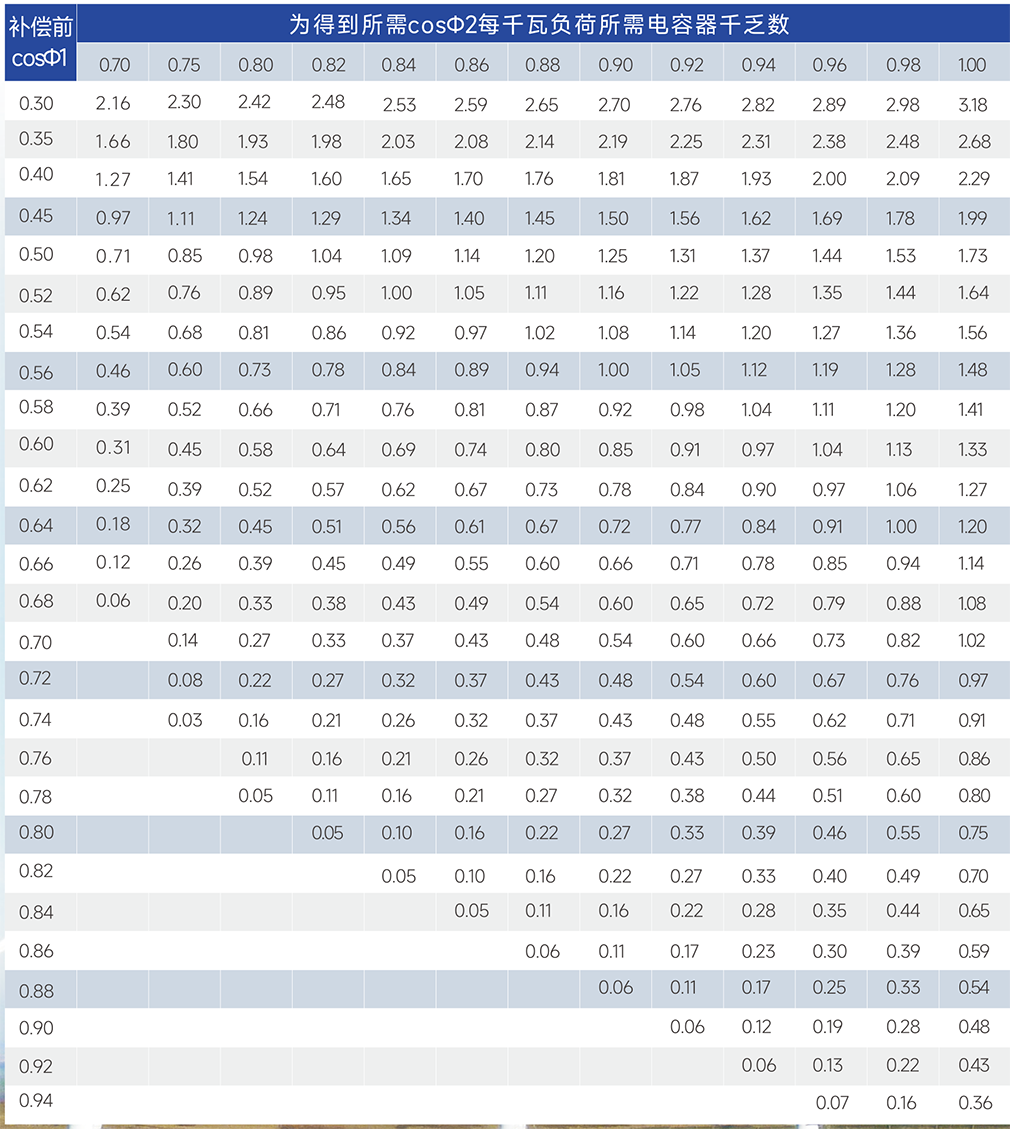

不同补偿前后功率因数对应的电容器千乏数系数表
功率因数换算系数表，点击放大查看。

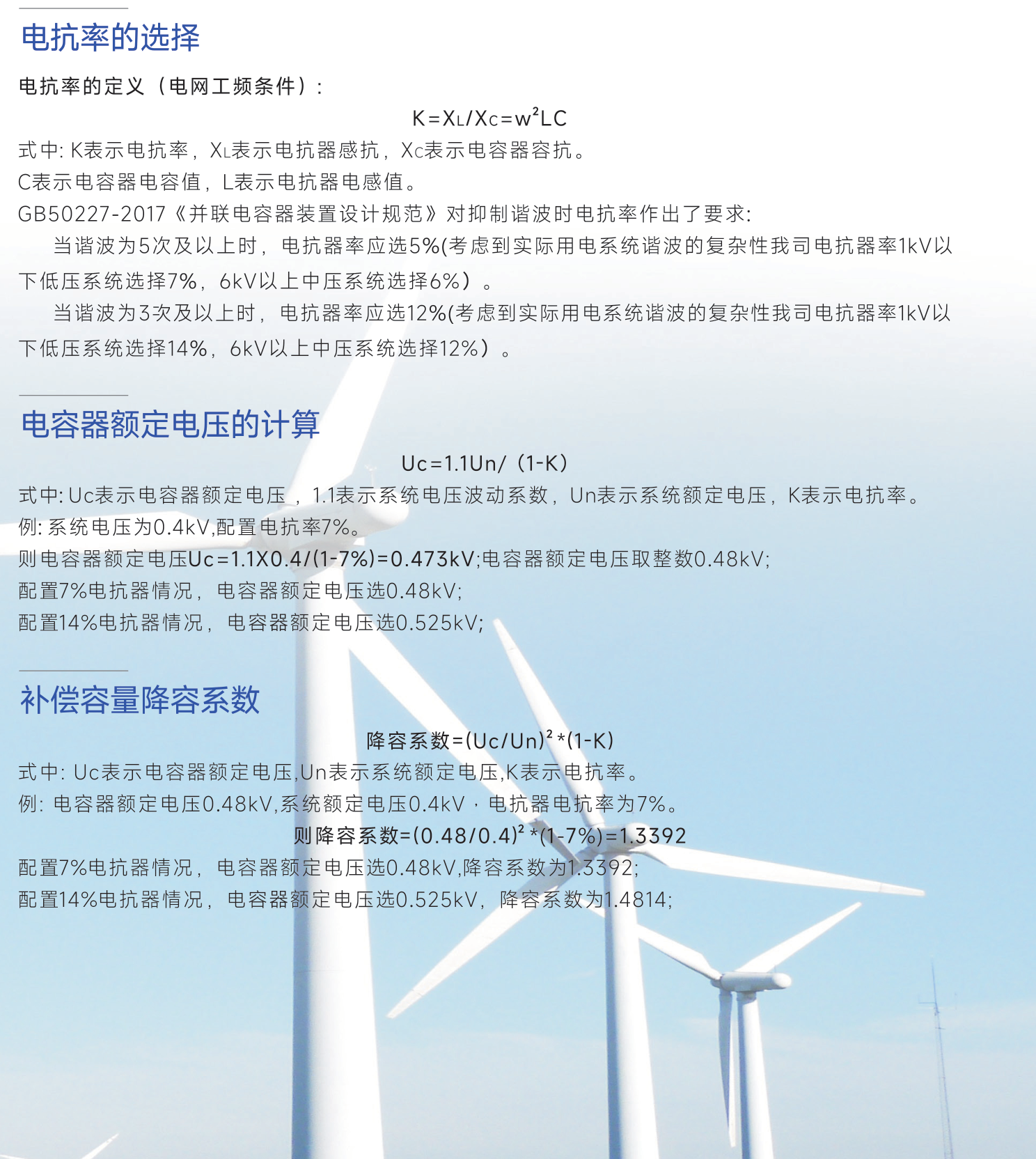

电抗率与电容器额定电压

无功补偿电抗率、电容器额定电压和容量降容系数计算说明

PRODUCT DETAILS

低压抽屉式方案安全设计

五大核心优势

  1. 结构安全：各抽屉配备闭锁机构，塑壳断路器合闸后闭锁抽屉摇进摇出机构。
  2. 人身安全：带电体安全封闭，无任何裸露；塑壳断路器分闸，抽屉摇出至隔离位置，电容器放电完成。
  3. 设计安全：各分支回路配有独立的高分断能力塑壳断路器开关提供过载保护与短路保护，有效控制故障范围，确保故障发生后不影响其他支路。
  4. 运行安全：投切开关、电抗、电容呈品字形布置，热源不聚集，抽屉单元风道前进后出，出风口加装风机主动排风。
  5. 维护安全：各抽屉单元相互独立，可在主变不停电情况下安全、高效的完成所有抽屉单元更换、检修和维护工作。

PRODUCT DETAILS

T+SVG混合型动态抽屉式无功补偿装置

产品简介

T+SVG装置：主塑壳断路器、MCGS集中监控控制器、分支塑壳断路器、可控硅开关、串联电抗器、电容器、SVG功率模块单元等元器件构成。

T+SVG装置灵活运用GCS/MNS低压抽出式开关柜结构特点，柜内带电母线做到了全封闭式防护等级。各功率补偿单元延用抽屉式结构，单元与单元之间独立运行，互不影响。各抽屉配备闭锁机构，塑壳合闸后闭锁抽屉摇进摇出机构，确保装置运行安全。单元内部设计独立风道，强排风机接受温度控制器控制自动启停，严格控制单元内部温升。

T+SVG装置抽屉单元内部具有智能监控功能，投切开关为大功率可控硅开关，实现电容器组过零点投切，串联电抗器具有抑制合闸涌流和抑制谐波电流功能，增加的SVG补偿单元提高补偿精度与线性度。

T+SVG装置应用场所：中频炉、电弧炉、点焊机、精炼炉、变频器、电机类负载、整流负载、轧机、后台服务器、高频类负载等。

T+SVG混合型动态抽屉式无功补偿装置

一次系统图

T加SVG混合型动态抽屉式无功补偿装置一次系统图

型号

T+SVG混合型动态抽屉式无功补偿装置产品型号

技术参数

项目参数
系统额定电压装置能在1.1倍额定电压下长期运行
额定频率50Hz
电容器额定电压7%电抗率时480V；14%电抗率时525V
SVG功率模块额定电压400V
补偿相数三相补偿
响应时间≤5ms
防护等级IP30
投切开关类型可控硅开关、IGBT
柜内冷却强制排风

选型表

T加SVG混合型动态抽屉式无功补偿装置选型表

PRODUCT DETAILS

APF抽屉式低压有源滤波装置

产品简介

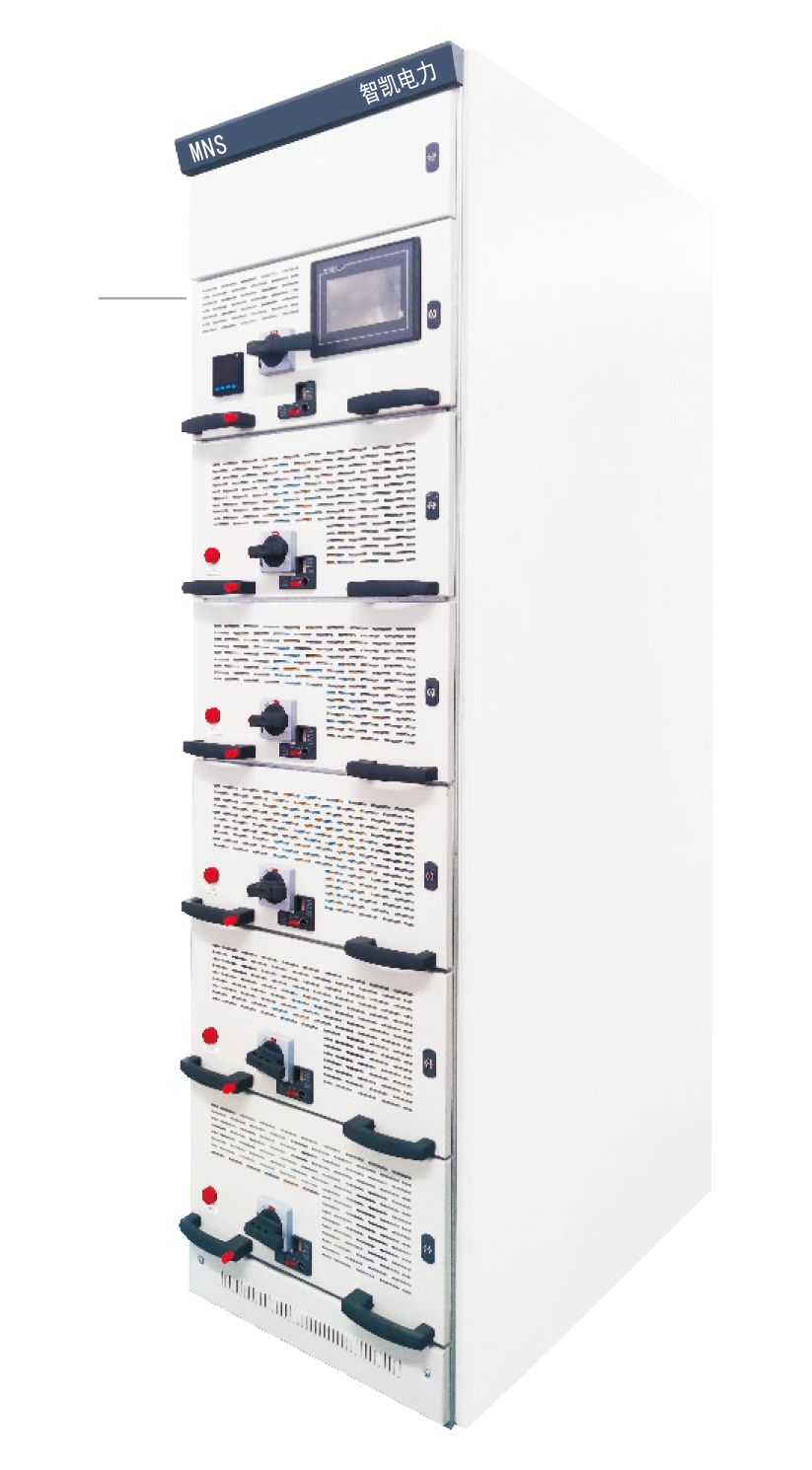

APF装置：主塑壳断路器、MCGS集中监控控制器、分支塑壳断路器、APF功率模块单元等元器件构成。

APF装置灵活运用GCS/MNS低压抽出式开关柜结构特点，柜内带电母线做到了全封闭式防护等级。各功率补偿单元延用抽屉式结构，单元与单元之间独立运行，互不影响。各抽屉配备闭锁机构，塑壳合闸后闭锁抽屉摇进摇出机构，确保装置运行安全。单元内部设计独立风道，强排风机接受温度控制器控制自动启停，严格控制单元内部温升。

APF装置抽屉单元内部具有智能监控功能，通过调节1GBT器件的导通、关断，实现反向谐波电流的输出与停止。

APF装置应用场所：中频炉、电弧炉、点焊机、精炼炉、变频器、电机类负载、整流负载、轧机、后台服务器、高频类负载等。

APF抽屉式低压有源滤波装置

一次系统图

APF抽屉式低压有源滤波装置一次系统图

型号

APF抽屉式低压有源滤波装置产品型号

技术参数

项目参数
系统额定电压装置能在1.1倍额定电压下长期运行
额定频率50Hz
单台滤波柜有效输出容量375A
APF功率模块额定电压400V
补偿相数三相补偿
响应时间≤5ms
防护等级IP30
投切开关类型IGBT
柜内冷却强制排风

选型表

APF抽屉式低压有源滤波装置选型表

PRODUCT DETAILS

安装与选型说明

  • 户内设备安装环境应满足温度、湿度、海拔及无爆炸性、腐蚀性介质等要求；超出标准条件时需专项设计。
  • 户外和柱上设备应按方案设置防雨、防潮、防腐、围栏及安装高度。
  • 选型需提供系统额定电压、短路容量、负荷性质、补偿目标、现有功率因数、谐波电流、系统阻抗和安装条件。
  • 结合谐波频谱确定串联电抗率、滤波次数和支路参数，避免并联谐振或谐波放大。
  • 柜体尺寸、补偿容量、分组数量、投切元件、保护配置和进出线方式按项目确定。
  • 安装前核对一次系统、设备型号及容量；按系统图和制造商资料接线并完成保护、控制及投切试验。

DOWNLOADS

宣传册下载

下载本产品宣传册，详细了解产品功能特点、技术参数及应用范围。

RELATED PRODUCTS

相关产品

电能质量与无功补偿

有源滤波器装置

查看产品
