电网保护与快速控制

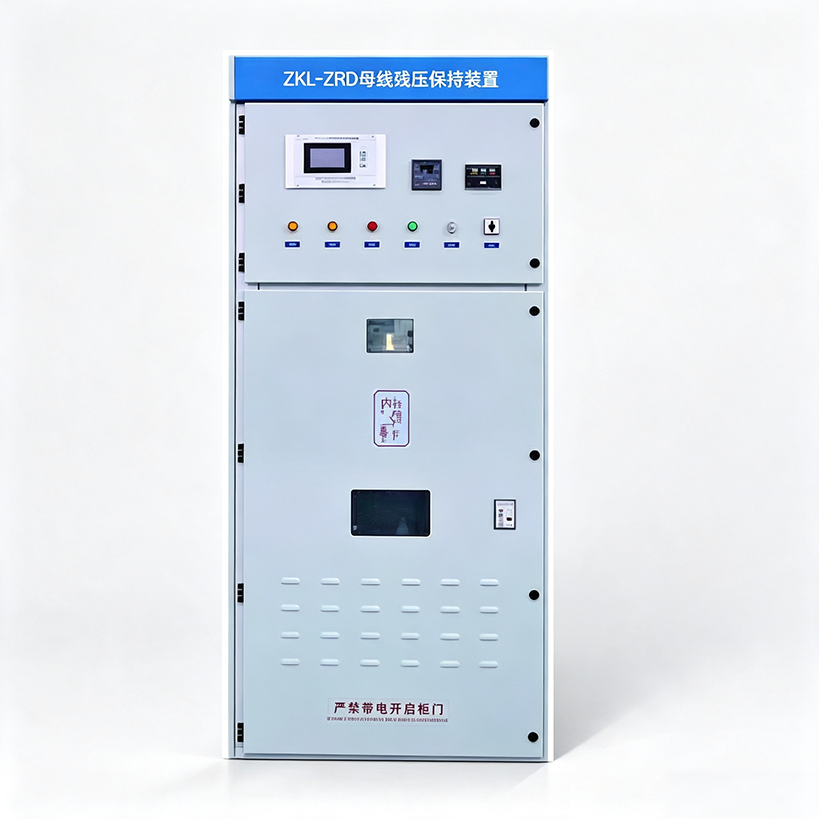

ZKL-ZRD母线残压保持装置
下级短路故障时快速投入母线电抗器，使上级母线电压保持在90%以上。
PRODUCT DETAILS
产品介绍与工作原理
在中压电网中任一条支路发生短路，都可能导致非故障区域母线电压严重降低，直到约100ms后故障支路被切除，才能恢复到正常电压水平。
在持续约100ms的电压暂降期间，一些交流接触器因低电压保护无压释放，导致重要辅机停运并连跳主机；一些变频设备停止供电，导致重要生产设备停运或产生废品、废气；一些设备无法正常工作。
断路器固有分闸时间和控制器判断时间过长，是电压暂降对设备造成严重影响的根本原因。为解决电压暂降时间过长的问题，快速恢复非故障区域母线电压，保证重要敏感设备连续运行，公司研制了母线残压保持装置。
母线残压保持装置正常运行时，快速断路器处于合闸状态，母保电抗被快速断路器短接，无压降。装置下级线路或开闭所发生短路故障后，母保控制器快速识别判断并发出分闸命令，快速断路器迅速开断，短路电流换流进入限流电抗器。在限制短路电流的同时，将上级母线电压保持在额定电压90%以上，保证其他无故障区域或支路敏感负载正常工作。
PRODUCT DETAILS
产品特点
- 快速维持母线电压：装设在馈线侧的母线残压保持装置在区内短路时，快速断路器迅速分闸，20ms内保持母线残压90%以上。
- 自动恢复运行：故障支路被切除后，控制器立即发出合闸指令，将限流电抗器退出，恢复正常运行状态。
- 远程通讯功能：装置预留数据接口，可与现场微机监控系统交换数据，并可按上一级监控中心命令进行快速断路器和后备开关的分合闸操作。
- 事件记忆功能：装置具有故障自检、故障录波和B码校时功能。
- 动作迅速：线路短路后约2ms作出判断并发出动作指令，装置约5ms快速动作，20ms内母线电压恢复到接近正常运行水平。
- 运行可靠：核心部件由公司专业团队自主研发，在强电磁干扰环境中仍能可靠运行。
- 应用广泛：适用于电力、国家电网、中石化、中石油、中海油、化工、钢铁、冶金、水泥、煤炭、造纸、铁路交通及发电企业等行业。
PRODUCT DETAILS
型号说明与技术参数
型号 ZKL-ZRD-□/□/□/□
| 字段顺序 | 含义 |
|---|---|
| 第1字段 | 额定电压（kV） |
| 第2字段 | 额定电流（A） |
| 第3字段 | 额定开断电流（kA） |
| 第4字段 | 电压保持方案：ZC直开式、RC阻抗式 |
主要技术参数
| 项目 | 6kV | 10kV | 35kV |
|---|---|---|---|
| 系统额定电压 | 6kV | 10kV | 35kV |
| 系统额定电流 | 1250、1600、2000、2500、3150、4000A | 1250、1600、2000、2500、3150、4000A | 1250、1600、2000、2500、3150、4000A |
| 雷电冲击耐受电压峰值 | 65kV | 75kV | 185kV |
| 1min工频耐受电压 | 30kV | 42kV | 95kV |
| 额定短时耐受电流 | 31.5、40、50、63、80kA | 31.5、40、50、63、80kA | 31.5、40、50、63、80kA |
| 额定频率 | 50（60）Hz | 50（60）Hz | 50（60）Hz |
| 额定峰值耐受电流 | 80、100、125、160、200kA | 80、100、125、160、200kA | 80、100、125、160、200kA |
| 合闸时间 | 10～12ms | 10～12ms | ＜20ms |
| 分闸时间 | ＜5ms | ＜5ms | ＜8ms |
| 电压保持方案 | ZC直开式 / RC阻抗式 | ZC直开式 / RC阻抗式 | ZC直开式 / RC阻抗式 |
PRODUCT DETAILS
装置组成
| 组成 | 作用 |
|---|---|
| 电流采集器 | 为母保控制器提供二次保护电流，作为装置采集判断信号。 |
| 母保控制器 | 装置控制核心，实时监测母线工作电压及回路工作电流；系统短路时控制快速断路器分闸，20ms内将母线电压维持在90%及以上；监测外部数字信号并显示快速断路器、分合闸储能电容等工作状态。 |
| 快速断路器 | 采用涡流驱动机构，接到控制器动作命令后5ms内完成分闸，具备高速分断短路电流和额定负荷电流的能力。 |
| 过电压保护器 | 将相对地和相间各种过电压限制在设备绝缘允许的较低水平。 |
| 母保电抗 | 下级站或下级馈线短路时瞬时串入系统，限制短路电流并维持上级母线残压，同时可延长下级配电室电缆使用寿命。 |
PRODUCT DETAILS
应用方案与使用条件
- 用于母线之间快速解列：系统并列运行导致母线和馈线短路电流增加时，直开式ZKL-ZRD-ZC用作母联断路器，正常时保留并列运行的优点；系统短路时在20ms内快速解列，减小短路电流。
- 用于直接连接鼓风机、电动机、电弧炉等负载的供电回路：直开式装置可在20ms内快速切除故障。
- 用于向下一级开闭所供电的回路：阻开式装置可在20ms内将故障支路经高阻抗隔离，保证非故障区域重要敏感负荷连续运行。
- 用于直连小发电机组的供电回路：直开式装置可在20ms内快速隔离发电机，避免其他馈线短路时发电机励磁向故障点提供短路电流。
- 用作下级开闭所进线柜或总站出线柜：阻开式装置可在20ms内快速隔离下级开闭所馈线故障点，避免电压暂降导致总站其他馈线重要敏感负载停运。
正常使用条件
| 项目 | 条件 |
|---|---|
| 环境温度 | -20℃～+40℃ |
| 海拔高度 | ≤2000m；高海拔地区按海拔系数修正 |
| 空气湿度 | 日平均湿度≤96%，月平均湿度≤90% |
| 地震烈度 | 8度；水平加速度0.25g，垂直加速度0.105g |
| 使用环境 | 不得有粉尘、煤气、烟气等具有爆炸性、腐蚀性和易燃性的混合物 |
