ZKL-GDP大容量、防爆型三相组合式过电压保护装置

过电压保护是一种能使设备免受过电压伤害的方法，根据国际电力设备绝缘配合的要求，人为的在系统中设置一系列绝缘薄弱点，并与设备并联，在系统电压下呈截止状态，当出现过电压时，这些薄弱点优先于设备绝缘发生功能性击穿进入导通状态，消耗过电压的能量，并限制过电压继续上升，达到保护设备免受伤害的目的。当过电压消失后，保护器的绝缘薄弱点自动恢复到截止状态。具有以上所述绝缘薄弱点功能的器件称为过电压保护装置。

其过电压分为内部过电压和外部过电压两种，内部过电压是电力系统内部运行方式发生改变而引起的过电压，有操作过电压和谐振过电压等，外部过电压又称雷电过电压。

当真空断路器应用到系统中的同时，就入了操作过电压，因真空断路器的截流特性，使得感性负载的绕组两端(电源即相间)会出现极高的瞬时过电压，由于过电压频率较高，该过电压在绕组的纵向上呈梯度分布，使得端部少数几匝绕组承受过高电压，给绕组匝问绝缘造成积累性伤害，随着次数增加最终形成贯穿，引发相间短路。

凡有真空断路器的场合，一定要实施相间过电压保护。

随着系统的目益扩大，真空断路器和电缆的普遍采用，操作过电压和谐振过电压越来越严重导致保护器动作越来越频繁，加快了阀片的老化速度，相应的缩短了保护器的使用寿命。在系统谐振过电压等其他非正常条件下，保护器自身发生崩涝，进而引发开关柜内相间短路，给用户带来较大的经济损失。

我公司经过多年的技术积累和研发，新一代大容量、防爆型三相组合式过电压保护装置(ZKL-GDP)主要应用于发电、供电和企业的用电系统中，对发电机、变压器、开关、母线、电动机、电容器等电气设备，除限制大气过电压、操作过电压，同时对相间和相对地的过电压，均能起到可靠的限制作用。

大容量、防爆型三相组合式过电压保护装置，由于具有相间和相对地的保护功能，从而成功地解决了因真空开关开断而引起的操作过电压对设备绝缘危害的问题。

大容量、防爆型三相组合式过电压保护装置，通过优化过电压保护装置的性能指标，加大过电压保护器吸收容量，该装置增设了过电压动作监测仪以及故障自动脱离功能，实现了该装置的免维护，免除繁琐的定期检测及设备安全运行问题的担忧。

ZKL-GDP过电压保护装置主要应用于发电、供电和企业用电系统中，用来保护电动机、变压器、开关、母线、电容器等设备，可限制大气过电压、真空断路器开断引起的开断过电压及各种过电压，对相间和相对地的过电压均能起到可靠的限制作用。

在线监测仪用于过电压保护装置的脱离工作状况进行实时监测及累计过电压动作次数的记录。通过本产品可以详细监视过电压保护装置及过电压保护装置所保护线路的状况，预知事故前异常情况，达到分析异常动作原因，预防事故发生的作用。

工作情况与安装

在线监测仪LED熔断指示灯用于直接观察脱离器的工作状态。

状态接点可直接接入开关柜微机继电保护装置，并由微机继电保护装置间接传至中控室。

没有微机继电保护装置时，可通过485数据口接入系统总线并上传后台。

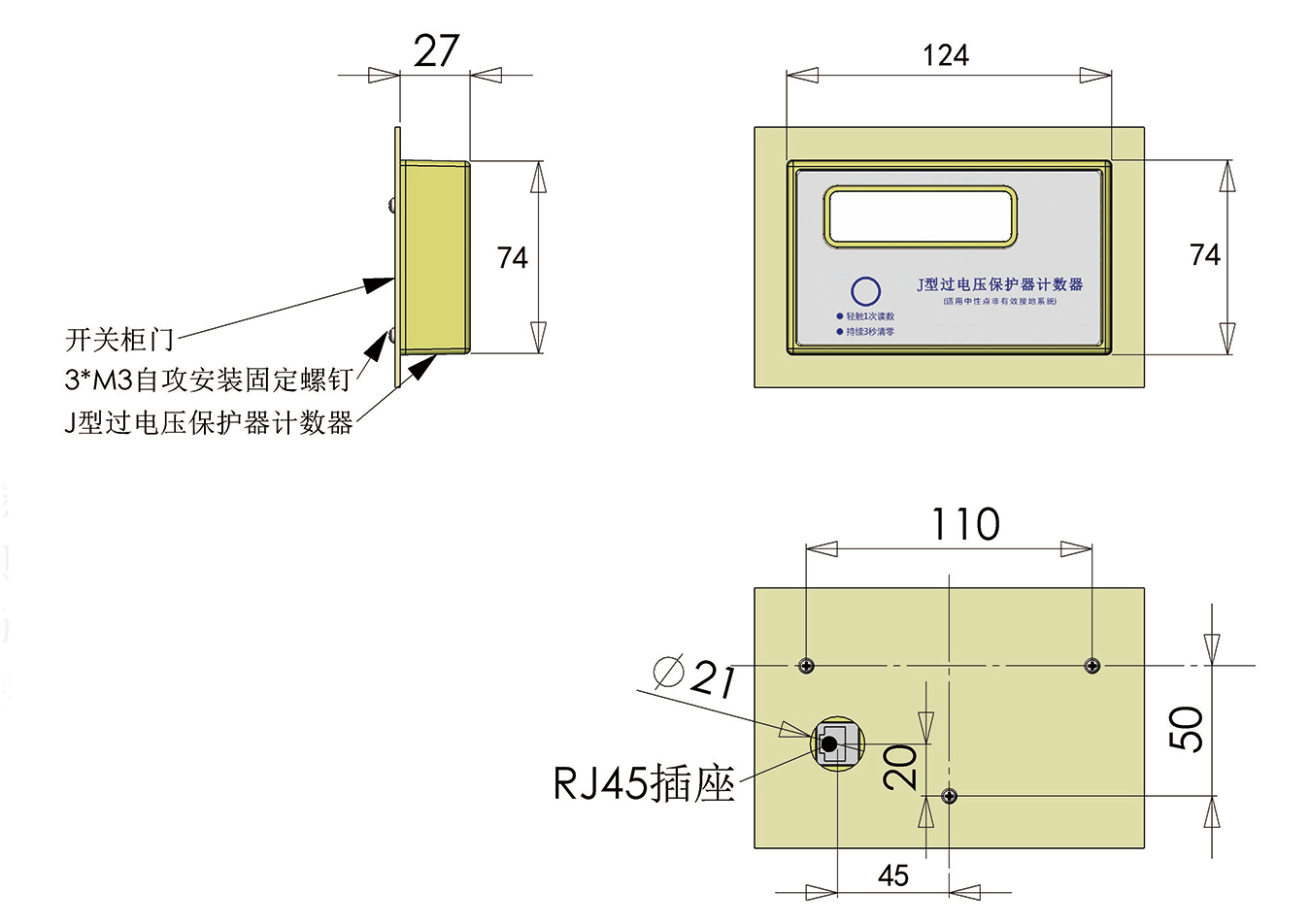

柜门按图示尺寸开孔，使用三枚M3专用螺帽固定在线监测仪。随机信号电缆两端采用RJ45水晶头，分别连接在线监测仪和保护装置本体。保护装置本体接交流220V的端子应可靠接地。

按原理图连接仪表和设备，电流继电器LJ整定值调至最小值作为后备保护。数字电流表A1量程调至5～20A；5kVA及以下容量试验变压器可不加限流电阻R。

工频试验电压分别加在被测试品的A和D、B和D、C和D、A和C、B和C、以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A1,ZKL-GDP间隙未击穿放电时，数字电流表A1的读数会随着电压升高而逐渐增大。当试验变压器的输出电压达到ZKL-GDP的动作值时，ZKL-GDP间隙被击穿放电，数字电流表A1的数值将突增，此时试验变压器的高压输出电压值即为该ZKL-GDP的工放值。
