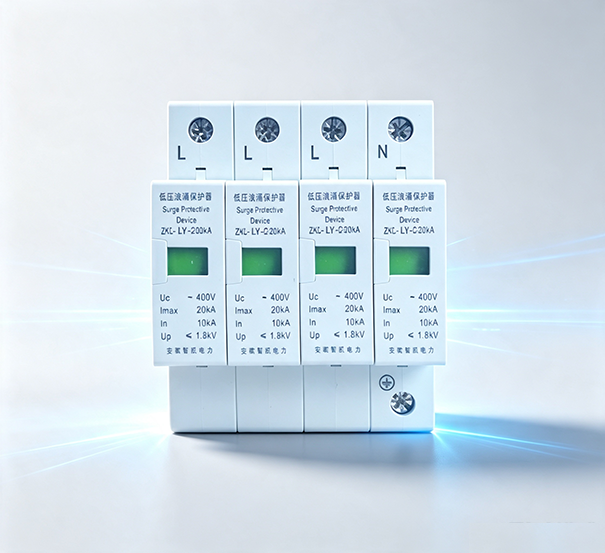

ZKL-LY低压浪涌保护器

雷电是大自然中最宏伟壮观的气体放电现象，它从远古以来就一直吸引人类极大的关注，因为它会危及人类及动物的生命安全、引发森林火灾、损毁各种建筑物。但对雷电的物理本质有所了解却还是近代的事，在这方面曾作出过杰出贡献的科学家有美国的富兰克林和俄国的罗蒙诺索夫。还应该强调指出：人类在有关雷电方面的大部分知识还是近70多年来才获得的，这是因为雷电放电对于现代的航空、电力、通信、建筑等领域都有很大的影响，促使人们从20世纪30年代开始加强了对雷电及其防护技术的研究，特别是利用高速摄影、自动录波、雷电定向定位等现代测量技术所作的实测研究成果，大大丰富了人们对雷电的认识。

雷电放电所产生的雷电流高达数十、甚至数百千安，从而会引起巨大的电磁效应、机械效应和热效应。从电力工程的角度来看，最值得我们注意的两个方面是：

浪涌的产生

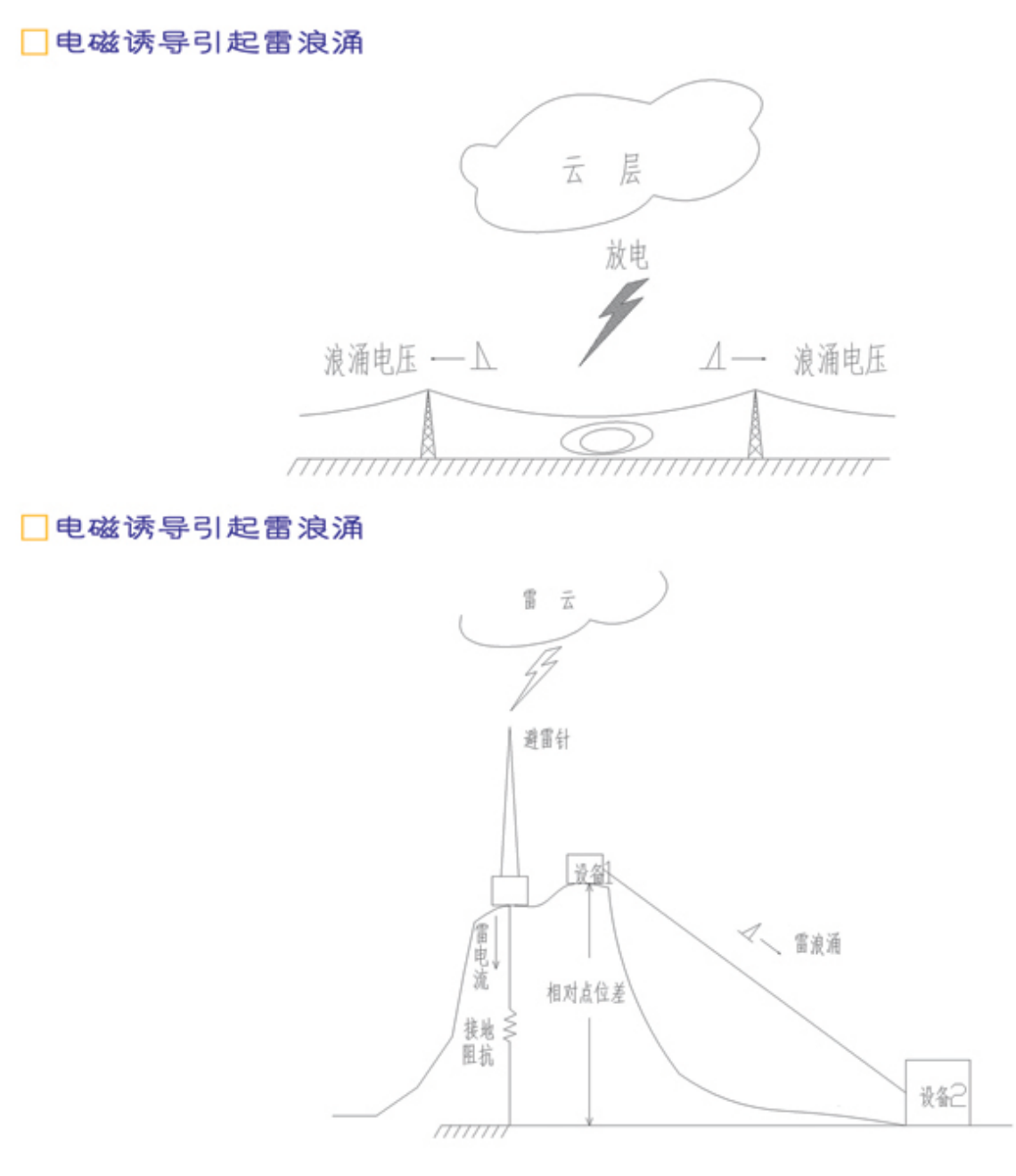

由于雷电的巨大能量，它在泄放过程中会在输电线路、建筑物、电子设备等地方诱导出破坏性巨大的浪涌电压。这种雷浪涌电压产生原因主要有：静电诱导、电磁诱导、大地电位上升等。

雷浪涌的入侵途径

雷电诱导出的浪涌电压会沿着电线将巨大的能量传入与之相连的电子设备中。

代表性的雷浪涌侵入系统的途径是：信号线和电源线。

雷浪涌对系统的影响

即便有了完善的外部防雷措施，经常只要约50%的雷电能量直接接入大地，其余约50%的雷电能量将以各种方式传入建筑物中的导体，如电缆和金属管道等。

雷电能够使电线与地之间产生高达数万伏的感应雷浪涌电压，线间所遭受的雷浪涌电压为数百伏。

在现实中，雷电造成的破坏有70%-80%是由于感应雷造成的。这其中，经电源线进入设备的占绝大多数，且破坏面极大！

浪涌来源与影响

为了预防或限制雷浪涌的危害性，我们安徽智凯电力工程技术有限公司经过对多家大型设计研究院的调研及用户使用现场的实际考察，在ZKL-TBP系列浪涌保护器使用经验的基础上研制出了ZKL-LY系列电涌保护器。该产品适用于交流50Hz/60Hz、额定电压220-690V的TT、TN-S、TN-C、IT等供电系统及工厂动力和控制系统。对间接雷电和直接雷电影响或其他瞬间过电压的浪涌进行保护。该产品是ZKL-TBP系列浪涌保护器的升级产品。

ZKL-LYP系列电涌保护器可以在最短的时间（纳秒级）内将被保护线路接入等电位系统中，使设备各端口等电位，同时释放在电路上因雷电感应而产生的大量脉冲电流，将其短路泄放到大地，降低设备各个端口的电位差。该系列产品适合于220/380V供配电系统的瞬态过电压保护，可以有效地抑制由雷电引起的感应过电压及系统操作过电压，保护设备安全，保障系统的正常运行。

ZKL-LY系列电涌保护器分为箱式和模块式两种，均采用了非线性特性极好的限压型元件。在正常情况下，电涌保护器处于极高的电阻状态，漏流几乎为零，从而保证电源系统正常供电。当电源系统出现浪涌过电压时，ZKL-LY系列电涌保护器立即在纳秒级的时间内导通，将过电压的幅值限制在设备的安全工作范围，同时将浪涌能量入地释放掉。随后，电涌保护器又迅速变为高阻状态，从而不影响电源的正常供电。
