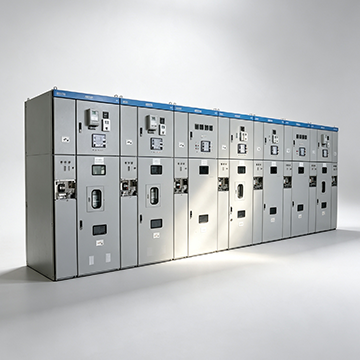

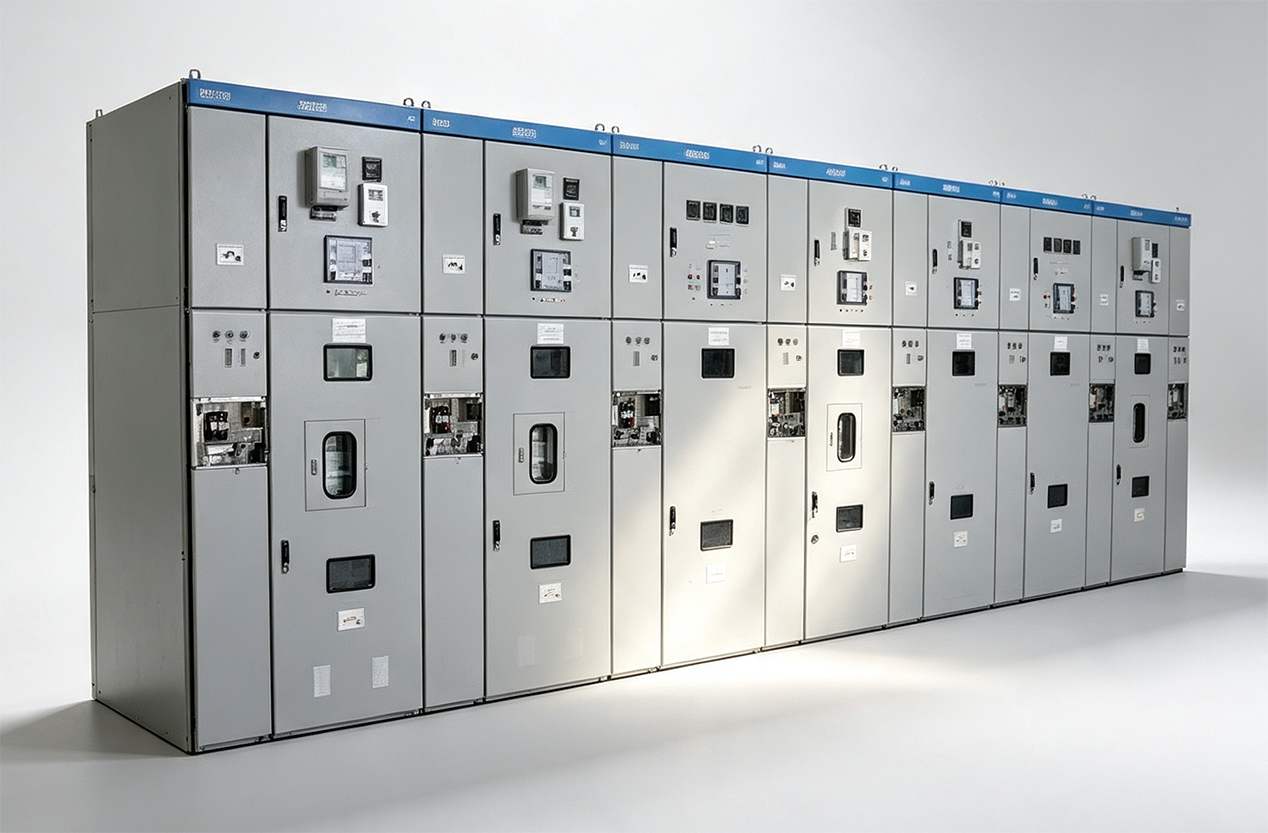

ZKL-UHF开关柜局放在线监测装置

现阶段，我国电力系统对于电能的质量提出越来越高的要求，不仅要确保供电稳定可靠，而且供电的安全性也是重要要求。电力系统中，金属封闭开关设备得到广泛应用，因此开关柜运行是否稳定可靠是重中之重。电气设备在运行过程中受到高温、电压、振动以及其他化学作用，会使其绝缘性能降低，产生局部放电现象，同时又会加速绝缘恶化，给电力系统造成较大的经济损失。开关柜内部空间狭小、零件繁多、结构复杂、绝缘距离小，因此比其他电力设备更容易出现绝缘缺陷，对设备安全运行带来巨大隐患。

高压电气设备绝缘内部如气泡、间隙、杂质、尖刺等缺陷，在强电场作用下会使开关柜绝缘内部的电场分布不均匀，在缺陷部位的电场强度增大，从而容易导致该部位发生未贯穿整个绝缘的放电，即局部放电。

局部放电虽然不会立即造成绝缘击穿，但长时间存在会在一定条件下破坏绝缘装置的电气强度，最终造成开关柜内部绝缘击穿。局部放电是导致绝缘老化、劣化甚至损坏并引发设备损毁及电力系统事故的重要原因之一，也是设备绝缘完整性退化的标志。因此，对电气设备局部放电进行监测，是评估设备绝缘状况、发现潜伏性故障、实现故障预警和避免故障发生的有效措施之一。

ZKL-UHF高压开关柜局部放电监测装置通过检测伴随局部放电产生的电磁波辐射，自动确定现场局部放电的实际检测频率，随后将检测的局部放电放电次数和放电频次上传至服务器。

特高频检测原理

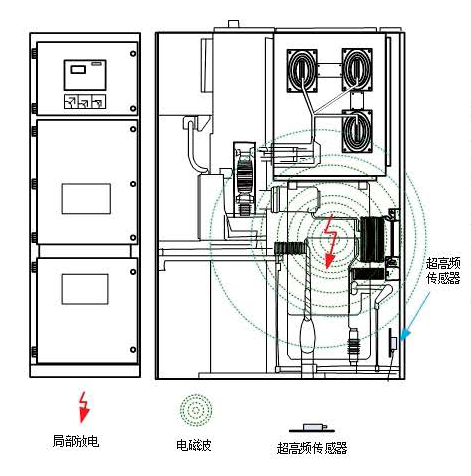

局部放电超高频检测技术是一种非接触检测方法，依据是“场”的原理。它通过天线传感器接收局部放电过程中辐射的超高频电磁波，从而实现局部放电检测。

电力设备绝缘体的绝缘强度和击穿场强都很高。当局部放电在很小范围内发生时，击穿过程很快，并在击穿过程中产生上升沿很陡的局部放电脉冲电流，其上升时间为ns级，并激发频率高达数GHz的电磁波信号。因此，可以利用超高频传感器监测电气设备内部局放电流激发的电磁波信号，对开关柜局部放电情况进行评估。

局部放电采集装置

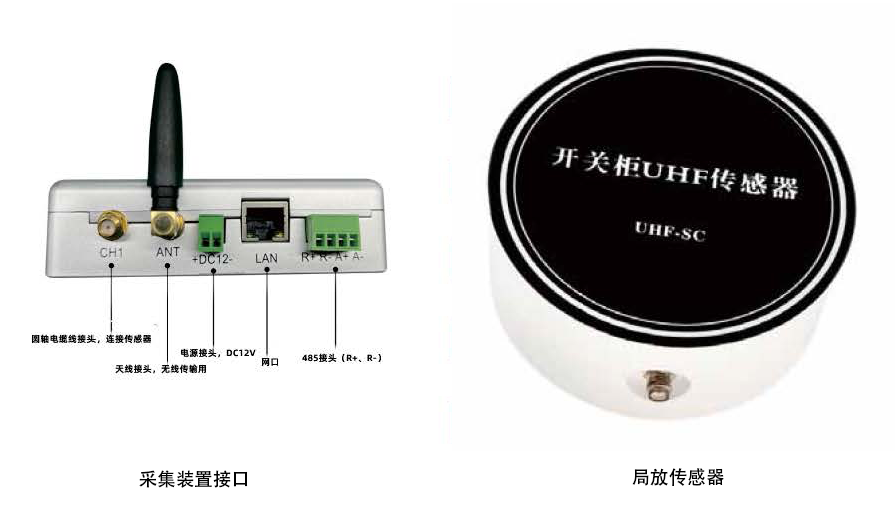

监测装置通过同轴电缆接收超高频传感器所采集的局部放电信号，并对信号进行滤波、检波、脉冲提取、数字滤波、局放特征量计算等数字化处理，进行局放判断、数据存储和数据上送。

采用嵌入式高速处理器、CPLD和射频芯片，保证高速采集局放信号和进行信号处理。局放采集器与主机采用无线传输、RS485传输和网线传输等多种通信方式。

局放采集器安装在开关柜仪表室，安装方式有磁吸附安装、导轨固定安装和螺丝固定安装三种。

局放传感器

超高频传感器用于接收柜体内部由局部放电所激发的超高频电磁波信号。

传感器适于开关柜出厂前集成安装或对已投用的高压开关柜进行停电安装，可直接依靠磁吸安装在开关柜电缆室内壁上，安装过程简单快捷。

供电方式：无源，不需要供电。

触摸式局放监测主机用于监测局放检测器工作状态、现场局放显示、报警提示与输出、事件记录和数据记录，并可修改现场无线局放监测器地址等参数。主机安装在开关柜房间内，采用壁挂式或嵌入式安装。

局放传感器与局放采集器采用同轴电缆连接。局放采集器与局放监测主机之间可采用无线、RS485或网络传输。

配置原则

局放传感器与局放采集器之间采用同轴电缆线进行数据交互。局部放电采集器与局部放电主机之间具有无线传输、RS485传输和网线传输三种通信方式。
