ZKL868系列电力仪表宣传册
5.1 MB
智能测量与在线监测
ZKL868系列电力仪表
涵盖单相、三相数码仪表、液晶测控仪表和综合多功能电力仪表的系列产品。
PRODUCT DETAILS
ZKL868A-7S单相数码电流表
概述
ZKL868A-7S是单相电流参数测量仪表，内嵌高性能微处理器、快速高精度A/D变换器和信号调理电路，采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，完成对单相电流参数的测量；是一款高性能智能仪表。
主要功能及配置
- 标准CT输入，交流采样；
- 单回路电流测量；
- 所测电流值LED数码管实时显示。
技术指标
| 项目 | 参数 |
|---|---|
| 额定电流 | AC1A、5A（默认） |
| 输入功耗 | ≤0.2VA |
| 过负载能力 | 2倍额定值（连续）；100A/1s（不连续） |
| 测量精度 | 0.2级、0.5级（默认） |
| 辅助电源 | AC220V±10% |
| 整机功耗 | <3W |
| 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 存储温度 | -20℃～+60℃ |
| 其他环境 | 无腐蚀气体场所 |
| 安装方式 | 采用盘装式 |
| 外形尺寸 | 72×72×112mm |
| 开孔尺寸 | 68×68mm |
PRODUCT DETAILS
ZKL868A-7S3三相数码电流表
概述
ZKL868A-7S3是三相电流参数测量仪表，内嵌高性能微处理器、快速高精度A/D变换器和信号调理电路，采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，完成对三相电流参数的测量；是一款高性能智能仪表。
主要功能及配置
- 标准三相CT输入，交流采样，支持2CT和3CT接线方式；
- A、B、C三相电流测量；
- 电量参数LED数码管实时显示。
技术指标
| 项目 | 参数 |
|---|---|
| 额定电流 | AC1A、5A（默认） |
| 输入功耗 | 每相≤0.2VA |
| 过负载能力 | 2倍额定值（连续）；100A/1s（不连续） |
| 测量精度 | 0.2级、0.5级（默认） |
| 辅助电源 | AC220V±10% |
| 整机功耗 | <3W |
| 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 存储温度 | -20℃～+60℃ |
| 其他环境 | 无腐蚀气体场所 |
| 安装方式 | 采用盘装式 |
| 外形尺寸 | 72×72×112mm |
| 开孔尺寸 | 68×68mm |
PRODUCT DETAILS

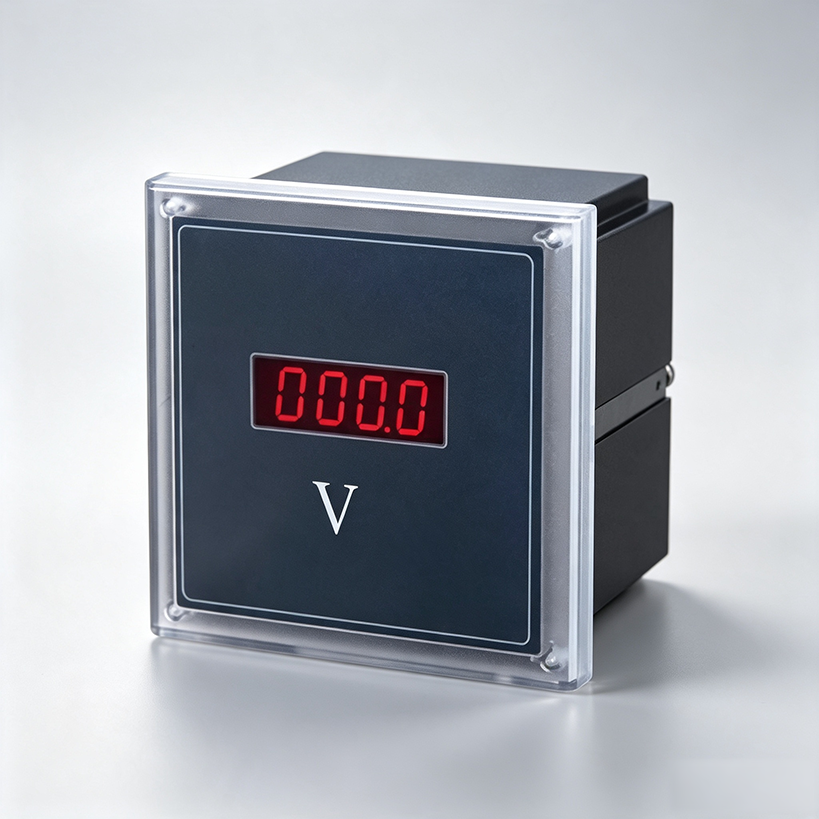

ZKL868V-7S单相数码电压表
概述
ZKL868V-7S是单相电压参数测量仪表，内嵌高性能微处理器、快速高精度A/D变换器和信号调理电路，采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，完成对单相电压参数的测量；是一款高性能智能仪表。
主要功能及配置
- 标准PT输入，交流采样；
- 单回路电压测量；
- 所测电压值LED数码管实时显示。
技术指标
| 项目 | 参数 |
|---|---|
| 额定电压 | AC100V、400V |
| 输入功耗 | ≤0.4VA |
| 过负载能力 | 2倍额定值（连续）；2500V/1s（不连续） |
| 测量精度 | 0.2级、0.5级（默认） |
| 辅助电源 | AC220V±10% |
| 整机功耗 | <3W |
| 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 存储温度 | -20℃～+60℃ |
| 其他环境 | 无腐蚀气体场所 |
| 安装方式 | 采用盘装式 |
| 外形尺寸 | 72×72×112mm |
| 开孔尺寸 | 68×68mm |
PRODUCT DETAILS
ZKL868V-7S3三相数码电压表
概述
ZKL868V-7S3是三相电压参数测量仪表，内嵌高性能微处理器、快速高精度A/D变换器和信号调理电路，采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，完成对三相电压参数的测量；是一款高性能智能仪表。
主要功能及配置
- 标准三相PT输入，交流采样，支持多种接线方式；
- A、B、C三相电压测量；
- 电量参数LED数码管实时显示。
技术指标
| 项目 | 参数 |
|---|---|
| 额定电压 | AC100V、400V |
| 输入功耗 | ≤0.4VA |
| 过负载能力 | 2倍额定值（连续）；2500V/1s（不连续） |
| 测量精度 | 0.2级、0.5级（默认） |
| 辅助电源 | AC220V±10% |
| 整机功耗 | <3W |
| 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 存储温度 | -20℃～+60℃ |
| 其他环境 | 无腐蚀气体场所 |
| 安装方式 | 采用盘装式 |
| 外形尺寸 | 72×72×112mm |
| 开孔尺寸 | 68×68mm |
PRODUCT DETAILS
ZKL868AV-7S3三相数码电压电流组合表
概述
ZKL868AV-7S3是三相电压电流测量仪表，内嵌高性能微处理器、快速高精度A/D变换器和信号调理电路；根据客户需求可配备有隔离型4～20mA直流标准信号输出接口，方便用户外接记录仪或DCS系统；采用宽范围交/直流通用电源和坚固的工业级塑料外壳，保证仪表在恶劣环境下可靠工作；运用软件校正技术，实现仪表参数标定全数字化；所有交流电量均采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，是一款高性能智能仪表。
主要功能及配置
- 标准三相PT、CT输入，交流采样，适应多种接线方式；
- 三相电流、相/线电压参数测量；
- 所有电量参数LED数码管实时显示。
技术指标
| 项目 | 参数 |
|---|---|
| 额定电流 | AC1A、5A（默认） |
| 电流输入功耗 | 每相≤0.2VA |
| 电流过负载能力 | 2倍额定值（连续）；100A/1s（不连续） |
| 额定电压 | AC100V、400V |
| 电压输入功耗 | ≤0.4VA |
| 电压过负载能力 | 2倍额定值（连续）；2500V/1s（不连续） |
| 测量精度 | 电压、电流0.2级 |
| 每路4～20mA负载电阻 | ≤750Ω |
| 辅助电源 | AC/DC85～255V |
| 整机功耗 | <3W |
| 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 存储温度 | -20℃～+60℃ |
| 其他环境 | 无腐蚀气体场所 |
| 安装方式 | 采用盘装式 |
| 外形尺寸 | 96×96×128mm |
| 开孔尺寸 | 91×91mm |
PRODUCT DETAILS

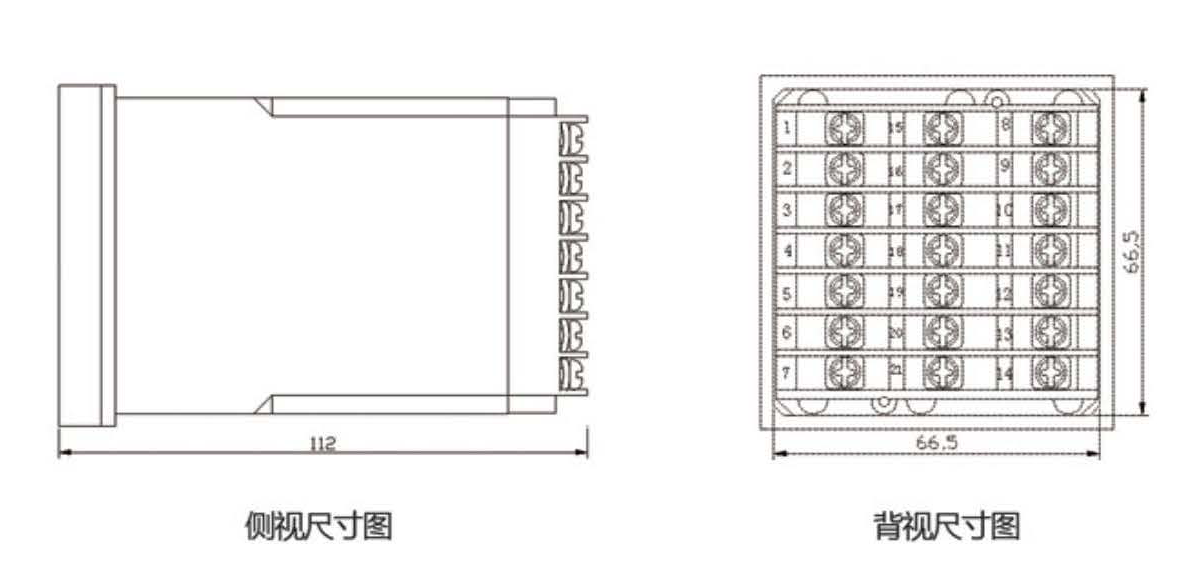

ZKL868A-7Y3三相液晶电流表
概述
ZKL868A-7Y3是三相电流参数测控仪表，内嵌高性能微处理器、快速高精度A/D变换器和网络通讯接口，采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，完成对三相电流参数的测量、累计、处理和传输；是一款高性能智能仪表。
产品特点
- 仪表集测量、控制、通讯于一体，具有“四遥”功能；
- 交流采样、数字滤波、高速高分辨率数模转换，具有高测量精度；
- 软/硬件抗干扰能力设计，仪表具有高可靠性能；
- 仪表采用软件校正，使用方便、灵活，仪表完全数字化；
- 参数配置灵活，可通过仪表键盘或计算机网络远程设定、修改；
- 配置隔离型RS-485通讯接口可进行远程监测/控制，支持标准MODBUS RTU通讯协议；
- 宽范围交/直流通用电源，坚固的工业级塑料外壳，可在恶劣环境下可靠工作。
主要功能及配置
- 标准三相CT输入，交流采样，支持2CT和3CT接线方式；
- A、B、C三相电流测量；
- 1路可编程越限报警控制输出；
- 4路遥信输入；
- 2路遥控输出；
- 光电隔离型RS-485通讯接口，标准MODBUS RTU通讯规约；
- 所有的测量数据及越限报警信号均可由通讯口读出；
- 辅助电源：AC/DC65～255V宽范围交直流通用；
- 电量参数LCD实时显示；
- 软件校表，仪表参数配置通过面板键盘或计算机远方设定。
技术指标
| 名称 | 分项 | 技术指标 |
|---|---|---|
| 交流输入电流 | 额定电流 | AC1A、5A |
| 交流输入电流 | 输入功耗 | 每相≤0.2VA |
| 交流输入电流 | 过负载能力 | 2倍额定值（连续）；100A/1s（不连续） |
| 交流输入电流 | 测量范围 | AC0～10A |
| 测量精度 | 电流 | 0.2级 |
| 继电器触点容量 | C型继电器 | 5A/250VAC、10A/28VDC |
| 通讯接口 | 类型 | RS-485隔离 |
| 通讯接口 | 通讯规约 | ModBus RTU |
| 通讯接口 | 波特率 | 1200、2400、4800、9600bps |
| 辅助电源 | 交直流输入电压 | AC/DC65～255V |
| 辅助电源 | 整机功耗 | <3W |
| 环境要求 | 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 环境要求 | 存储温度 | -20℃～+60℃ |
| 环境要求 | 其他 | 无腐蚀气体场所 |
存储及使用环境
ZKL868A-7Y3应储存在温度-20℃至+60℃、相对湿度小于95%RH、不结露的通风室内。室内不应有烟雾、煤气、酸碱性气体、挥发性溶剂及高粉尘含量。禁止在潮湿环境中使用。
PRODUCT DETAILS
ZKL868V-7Y3三相液晶电压表
概述
ZKL868V-7Y3是三相电压测控仪表，内嵌高性能微处理器、快速高精度A/D变换器和网络通讯接口，采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，完成对三相电压参数的采集、测量、处理和传输；是一款高性能智能仪表。
产品特点
- 仪表集测量、控制、通讯于一体，具有“四遥”功能；
- 交流采样、数字滤波、高速高分辨率数模转换，具有高测量精度；
- 软/硬件抗干扰能力设计，仪表具有高可靠性能；
- 仪表采用软件校正，使用方便、灵活，仪表完全数字化；
- 参数配置灵活，可通过仪表键盘或计算机网络远程设定、修改；
- 配置隔离型RS-485通讯接口可进行远程监测/控制，支持标准MODBUS RTU通讯协议；
- 宽范围交/直流通用电源，坚固的工业级塑料外壳，可在恶劣环境下可靠工作。
主要功能及配置
- 标准三相PT输入，交流采样，支持三相三线和三相四线接线方式；
- A、B、C三相相电压/线电压测量；
- 1路可编程越限报警控制输出；
- 4路遥信输入；
- 2路遥控输出；
- 光电隔离型RS-485通讯接口，标准MODBUS RTU通讯规约；
- 所有的测量数据及越限报警信号均可由通讯口读出；
- 辅助电源：AC/DC85～255V宽范围交直流通用；
- 电量参数LCD实时显示；
- 软件校表，仪表参数配置通过面板键盘或计算机远方设定。
技术指标
| 名称 | 分项 | 技术指标 |
|---|---|---|
| 交流输入电压 | 额定电压 | AC100V、400V |
| 交流输入电压 | 输入功耗 | 每相≤0.4VA |
| 交流输入电压 | 过负载能力 | 2倍额定值（连续）；2500V/1s（不连续） |
| 交流输入电压 | 测量范围 | AC10～600V |
| 测量精度 | 电流（宣传册原表） | 0.2级 |
| 继电器触点容量 | C型继电器 | 5A/250VAC、10A/28VDC |
| 通讯接口 | 类型 | RS-485隔离 |
| 通讯接口 | 通讯规约 | ModBus RTU |
| 通讯接口 | 波特率 | 1200、2400、4800、9600bps |
| 辅助电源 | 交直流输入电压 | AC/DC65～255V |
| 辅助电源 | 整机功耗 | <3W |
| 环境要求 | 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 环境要求 | 存储温度 | -20℃～+60℃ |
| 环境要求 | 其他 | 无腐蚀气体场所 |
外形、安装、存储及使用环境
外形尺寸：72×72×112mm；开孔尺寸：68×68mm；安装采用盘装式。
ZKL868V-7Y3应储存在温度-20℃至+60℃、相对湿度小于95%RH、不结露的通风室内。室内不应有烟雾、煤气、酸碱性气体、挥发性溶剂及高粉尘含量。禁止在潮湿环境中使用。
PRODUCT DETAILS
ZKL868E-9S3三相数码综合多功能表
概述
ZKL868E-9S3是三相综合电力参数测量仪表，内嵌高性能微处理器、快速高精度A/D变换器和信号调理电路；配备有隔离型4～20mA直流标准信号输出接口，方便用户外接记录仪或DCS系统；采用宽范围交/直流通用电源和坚固的工业级塑料外壳，保证仪表在恶劣环境下可靠工作；运用软件校正技术，实现仪表参数标定全数字化；所有交流电量均采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，完成对多个回路电量如三相电流、三相相/线电压、三相分相/合相有功功率、三相分相/合相无功功率、三相分相/合相功率因数等参数的测量、处理；是一款高性能智能仪表。
主要功能及配置
- 标准三相PT、CT输入，交流采样，适应多种接线方式；
- 21种三相电力参数测量：电流、相/线电压、分相/合相有功功率、分相/合相无功功率、分相/合相功率因数；
- 6路4～20mA标准直流信号输出；
- 所有电量参数LED数码管实时显示。
技术指标
| 项目 | 参数 |
|---|---|
| 额定电流 | AC1A、5A（默认） |
| 电流输入功耗 | 每相≤0.2VA |
| 电流过负载能力 | 2倍额定值（连续）；100A/1s（不连续） |
| 额定电压 | AC100V、400V |
| 电压输入功耗 | ≤0.4VA |
| 电压过负载能力 | 2倍额定值（连续）；2500V/1s（不连续） |
| 测量精度 | 电压、电流0.2级；无功1级；其他0.5级 |
| 每路4～20mA负载电阻 | ≤750Ω |
| 辅助电源 | AC/DC85～255V |
| 整机功耗 | <3W |
| 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 存储温度 | -20℃～+60℃ |
| 其他环境 | 无腐蚀气体场所 |
| 安装方式 | 采用盘装式 |
| 外形尺寸 | 96×96×128mm |
| 开孔尺寸 | 91×91mm |
PRODUCT DETAILS
ZKL868E-9Y3三相液晶综合多功能表
概述
ZKL868E-9Y3是三相综合多功能电力参数测控仪表，内嵌高性能微处理器、快速高精度A/D变换器和网络通讯接口，采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，完成对三相多个回路电量如电压、电流、频率、有功功率、无功功率、视在功率、功率因数、电能等参数的测量、累计、处理和传输；是一款高性能智能仪表。
产品特点
- 仪表集测量、控制、通讯于一体，具有“四遥”功能；
- 仪表具有电能累计、需量统计分析功能；
- 交流采样、数字滤波、高速高分辨率数模转换，具有高测量精度；
- 软/硬件抗干扰能力设计，仪表具有高可靠性能；
- 仪表采用软件校正，使用方便、灵活，仪表完全数字化；
- 参数配置灵活，可通过仪表键盘或计算机网络远程设定、修改；
- 配置隔离型RS-485通讯接口可进行远程监测/控制，支持标准MODBUS RTU通讯协议；
- 宽范围交/直流通用电源，坚固的工业级塑料外壳，可在恶劣环境下可靠工作。
主要功能及配置
- 标准三相PT、CT输入，交流采样，适应各种接线方式；
- 28种电力参数测量：相/线电压、电流、零序电压、零序电流、有功功率、无功功率、视在功率、功率因数、频率；
- 24种电能累计：A/B/C/合相有功电能，A/B/C/合相正向有功电能，A/B/C/合相负向有功电能，A/B/C/合相无功电能，A/B/C/合相正向无功电能，A/B/C/合相负向无功电能；
- 2路电能可编程脉冲输出，脉冲参数可以设定、修改；
- 需量统计分析：多达28路电量的最大/最小/平均值；
- 1路/2路各种电量可编程越限报警控制输出；
- 2路/4路/8路遥信输入；
- 2路/3路遥控输出；
- 光电隔离型RS-485通讯接口，标准MODBUS RTU通讯规约；
- 所有的测量数据及越限报警信号均可由通讯口读出；
- 辅助电源：AC/DC65～255V宽范围交直流通用；
- LCD显示窗口，多种电量实时显示；
- 软件校表，仪表参数配置通过面板键盘或计算机远方设定。
技术指标
| 名称 | 分项 | 技术指标 |
|---|---|---|
| 交流输入电流 | 额定电流 | AC1A、5A |
| 交流输入电流 | 输入功耗 | 每相≤0.2VA |
| 交流输入电流 | 过负载能力 | 2倍额定值（连续）；100A/1s（不连续） |
| 交流输入电流 | 测量范围 | AC0～10A |
| 交流输入电压 | 额定电压 | AC100V、400V |
| 交流输入电压 | 输入功耗 | 每相≤0.4VA |
| 交流输入电压 | 过负载能力 | 2倍额定值（连续）；2500V/1s（不连续） |
| 交流输入电压 | 测量范围 | AC10～600V |
| 测量精度 | 电压、电流 | 0.2级 |
| 测量精度 | 无功 | 2级 |
| 测量精度 | 其他 | 0.5级 |
| 继电器触点容量 | C型继电器 | 5A/250VAC、10A/28VDC |
| 通讯接口 | 类型 | RS-485隔离 |
| 通讯接口 | 通讯规约 | ModBus RTU |
| 通讯接口 | 波特率 | 1200、2400、4800、9600bps |
| 辅助电源 | 交直流输入电压 | AC/DC65～255V |
| 辅助电源 | 整机功耗 | <3W |
| 环境要求 | 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 环境要求 | 存储温度 | -20℃～+60℃ |
| 环境要求 | 其他 | 无腐蚀气体场所 |
存储及使用环境
ZKL868E-9Y3应储存在温度-20℃至+60℃、相对湿度小于95%RH、不结露的通风室内。室内不应有烟雾、煤气、酸碱性气体、挥发性溶剂及高粉尘含量。禁止在潮湿环境中使用。
PRODUCT DETAILS
ZKL868PC-7S3三相数码有功无功组合功率表
概述
ZKL868PC-7S3是三相有功无功组合功率表，内嵌高性能微处理器、快速高精度A/D变换器和信号调理电路；配备隔离型RS-485通讯接口，完全支持标准MODBUS RTU通讯协议，方便用户远程电力参数监测；采用宽范围交/直流通用电源和坚固的工业级塑料外壳，保证仪表在恶劣环境下可靠工作；运用软件校正技术，实现仪表参数标定全数字化；所有交流电量均采用交流采样技术、数字滤波技术、计算机数据处理技术以及抗干扰技术，完成三相分相/合相有功功率、三相分相/合相无功功率参数的测量、处理和传输；是一款高性能智能仪表。
主要功能及配置
- 标准三相PT、CT输入，交流采样，适应多种接线方式；
- 电力参数测量：A、B、C相/合相有功功率，A、B、C相/合相无功功率；
- 光电隔离型RS-485通讯接口，标准MODBUS RTU通讯规约；
- 所有电量参数LED数码管实时显示。
技术指标
| 项目 | 参数 |
|---|---|
| 额定电流 | AC1A、5A（默认） |
| 电流输入功耗 | 每相≤0.2VA |
| 电流过负载能力 | 2倍额定值（连续）；100A/1s（不连续） |
| 额定电压 | AC100V、400V |
| 电压输入功耗 | ≤0.4VA |
| 电压过负载能力 | 2倍额定值（连续）；2500V/1s（不连续） |
| 测量精度 | 电压、电流0.2级；无功1级；其他0.5级 |
| 通讯接口 | RS-485物理接口，标准Modbus RTU通讯协议 |
| 辅助电源 | AC/DC85～255V |
| 整机功耗 | <3W |
| 工作温/湿度 | -10℃～+50℃、5～95%RH |
| 存储温度 | -20℃～+60℃ |
| 其他环境 | 无腐蚀气体场所 |
| 安装方式 | 采用盘装式 |
| 外形尺寸 | 96×96×128mm |
| 开孔尺寸 | 91×91mm |
PRODUCT DETAILS
供货服务及质量保证
- 凡在本公司购得的产品一律实行“三包”，终身保修，质保期为壹年，因质量问题引起的故障，一律免费修理。若使用不当或人为损坏，仍予修理，但费用需用户自理。
- 本公司售出的产品将由本公司售后服务人员修理，非本公司授权的其他人员或单位不得打开仪表外壳修理，用户如需修理请及时与本公司市场部联系，本公司将及时给予解决。
各型号订货说明
- ZKL868A-7S、ZKL868A-7S3：订货时详细告知型号、品名、配置、辅助电源及电流变比，以便更好地提供服务；
- ZKL868V-7S、ZKL868V-7S3：订货时详细告知型号、品名、配置、辅助电源及电压变比，以便更好地提供服务；
- ZKL868AV-7S3、ZKL868E-9S3：订货时详细告知型号、品名、配置、辅助电源、电压变比、电流变比和DC4～20mA输出信号与之关联的电力参数，以便更好地提供服务；
- ZKL868V-7Y3：订货时请参考本公司ZKL868系列电力测量控制仪表产品选型手册，详细告知型号、品名、配置、要求的输入电压范围、仪表工作电源以及其他要求信息，以便更好地提供服务；
- ZKL868PC-7S3：订货时请详细告知型号、品名、配置、辅助电源、电压变比和电流变比，以便更好地提供服务。
ZKL868A-7Y3页所载服务说明
凡在本公司购得的产品一律实行“三包”，终身保修。HZS-MC903A质保期为壹年，因质量问题引起的故障，一律免费修理。若使用不当或人为损坏，仍予修理，但用户需用户自理。
订货时请参考本公司HZS系列电力测量控制仪表产品选型手册，详细告知型号、品名、配置、要求的输入电流范围、仪表工作电源以及其他的要求信息，以便更好地提供服务。
本公司产品许多涉及到专利技术及专用技术，因此售出的产品将由本公司售后服务人员修理，非本公司授权的其他人员或单位不得打开仪表外壳修理，用户如需修理请及时与本公司市场部联系，本公司将及时给予解决。
