ZKL-9500、9300智能操控及节点测温

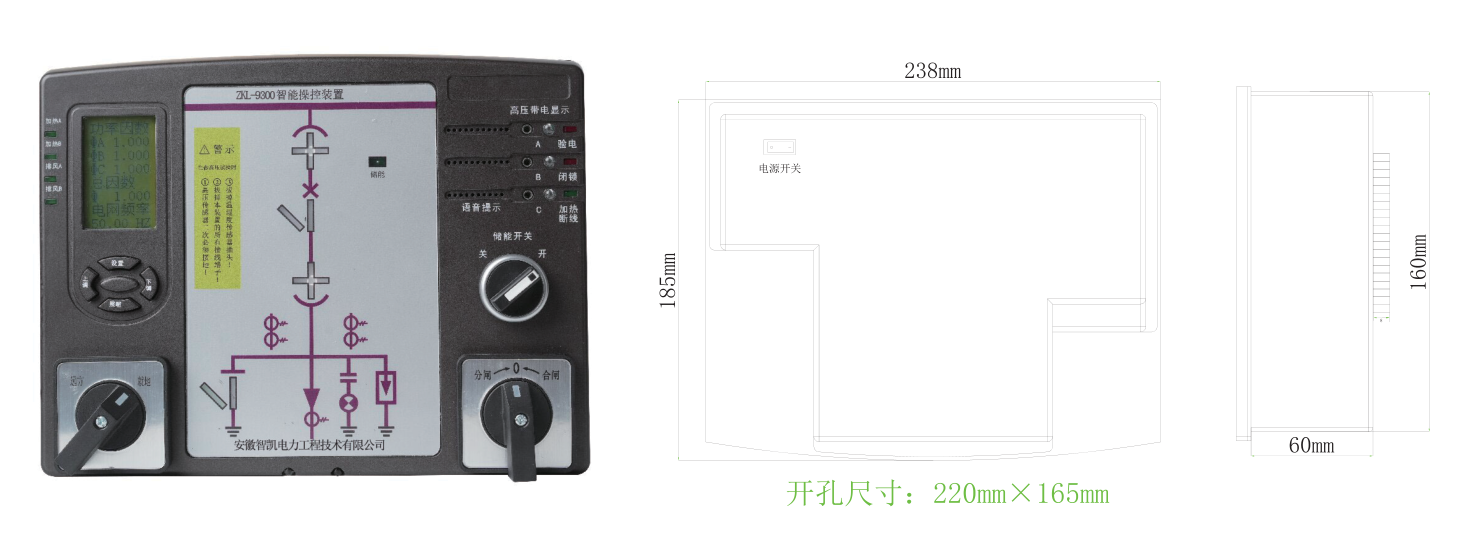

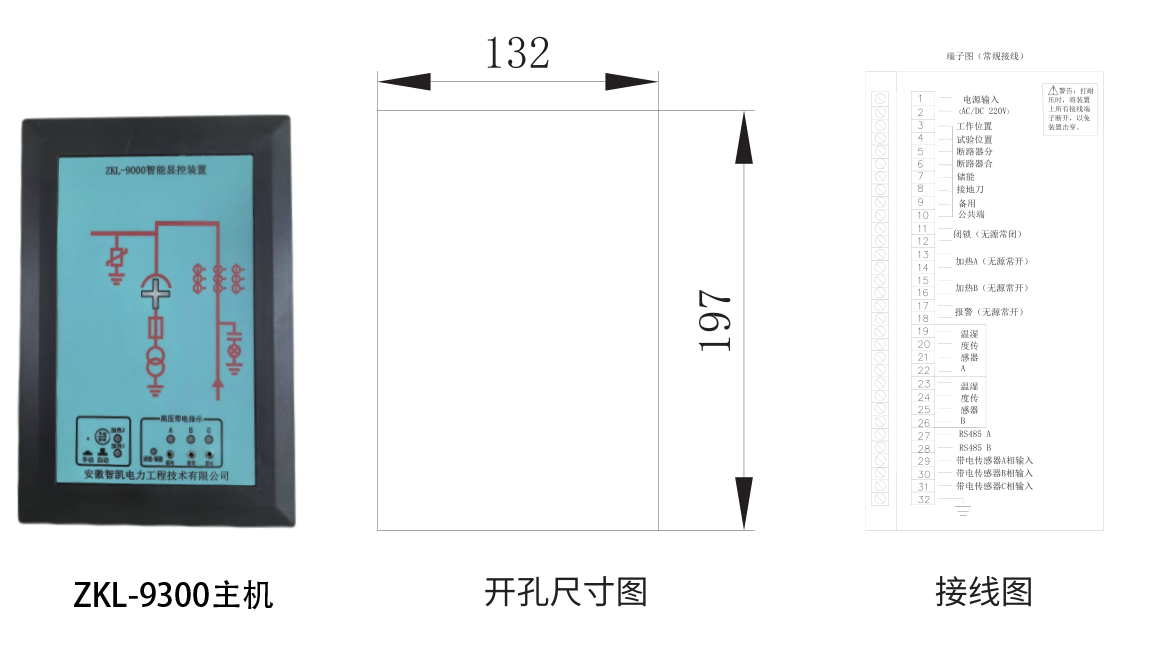

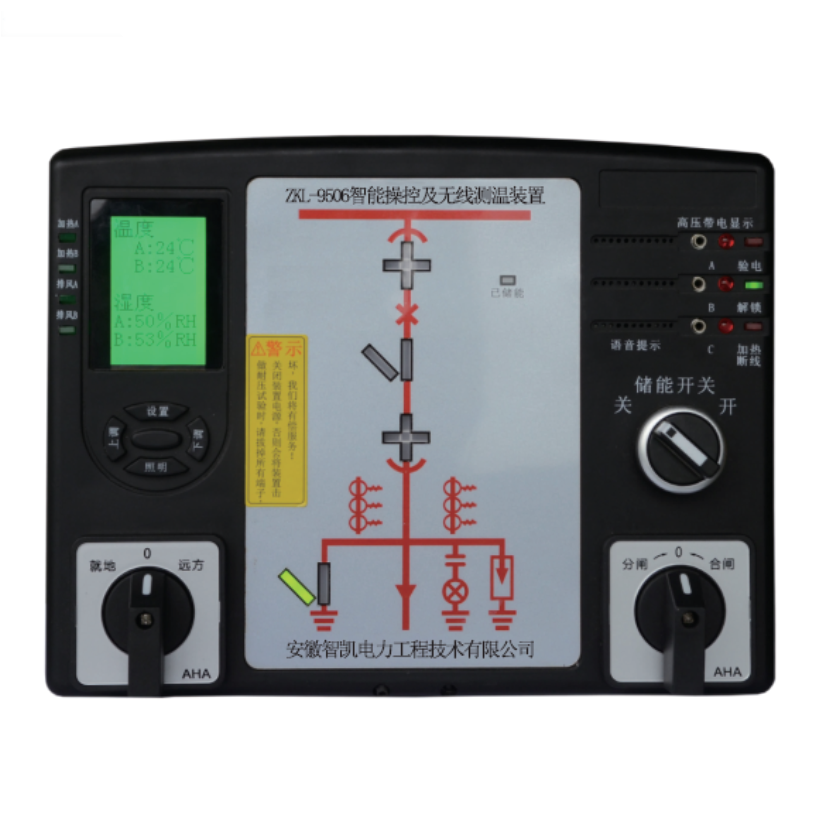

ZKL-9000系列开关柜智能操控装置，功能强大，用于3～35kV户内开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示、分合闸状态指示、人体感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示功能。可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合开关等。具有RS485通讯接口，能够使开关柜进一步智能化、网络化、数字化，方便广大用户的使用与操作。

电力传输系统中，开关柜内的众多接触点会由于长期使用导致氧化腐蚀、螺栓松动等而导致接触电阻增大，从而导致设备过热甚至出现严重故障。因此，实行温度在线监测很有必要。

无线温度检测装置采用无线电传输温度信号，传感器安装在高压设备上，与接收装置之间无电气连接。因此，无线测温能解决高压设备接点温度不容易实时在线检测的难题，具有极高的可靠性和安全性。

我公司的开关柜温度在线检测装置专门设计用于高压设备的温度在线检测。采用2.4GHz公共无线电频段。温度接收显示单元采用大屏幕液晶显示，温度显示清晰。具备标准的RS485接口，可与上位机进行通信。

该装置可以同时测量3～18点温度测试点，当测量温度大于设定跳闸和警告值时，本装置输出跳闸或者报警信号（现以3点测温为例说明，6点等以此类推）。

测温单元结构：触头/电缆搭接头电气接点温度在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接受模块组合而成。

装配：测温发射模块分别安装在开关柜的母排上，安装方式为捆绑式安装；测温采集模块安装柜壁上，温度发射模块与测温采集模块尽量不要遮挡。

测温发射模块：颜色为红色，为1、2、3……18。

触点测温选型说明

选择ZKL-9500为智能操控带触点测温功能的产品，其产品测温点数分别为3点、6点、9点、12点，标注型号如下：3点测温型号标记为ZKL-9503；6点测温型号标记为ZKL-9506；9点和12点以此类推。

运输、储存和质量保证

开关柜智能操控装置运输和拆封不应受到剧烈的冲击，应根据GB/T 15464《仪器仪表包装通用技术条件》的规定运输储存。

保存开关柜智能操控装置应在原包装内，叠放不得超过5层，拆箱后单只包装码放不得超过3只。

产品出厂后，在用户完全遵守本产品的说明书规定的运输、储存、安装和使用要求的情况下，产品自出厂之日起一年内，如发现产品及其配套件发生非人为损坏，制造商负责免费维修或者更换。

如超出保修期限出现质量问题，由用户同制造商协商，采取有偿方式进行更换或者维修。
