ZKL-CS800智能型抽湿装置
采用半导体制冷方式，将潮湿空气凝结成水并排出，适用于电气柜体等需要防潮的场景。
PRODUCT DETAILS
产品简介与适用范围
产品简介
ZKL-CS800智能型抽湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排出柜体，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度和绝对湿度同时下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生，也不会因高温而加速柜内器件及柜体的老化。智能型除湿装置把被动防止凝露方式，改为主动引导凝露，有效地防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，保证电网安全运行。
设备内部发生凝露引起爬电、闪络事故，一般发生在以下几种情况：一是地区湿度高，天气温度变化大，开关柜底部湿润，有的电缆沟甚至有积水；二是有的开关柜在地下室，湿度高，柜体内温度特别是接近地面的温度低于环境温度；三是有的设备处于暂时停运状态，电气柜内小环境温度就比四周环境温度低，在其表面就极易形成结露。在这种情况下，一旦送电投运，事故就随之发生。为保证电网系统的安全运行、电气设备的长寿命、安全有效使用，电力系统对柜内防潮、防凝露提出了更高要求。
适用范围
- GIS控制柜、高低压控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备；
- 集成电路、硅晶体、液晶器件、陶瓷器件、阻容元件、有源器件、接插件、SMD器件、CPU、计算机板卡防潮储存；
- 物理化学仪器、实验材料、绝缘材料的防潮管理，化学品、药品、食品、纤维、生物制剂的防潮储存。
PRODUCT DETAILS
产品特点
- 体积小、重量轻、安装方便快捷；
- 自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；
- 除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；
- 湿度、温度传感器24小时实时采样，超出设定启动值自动除湿；
- 湿度、温度设置具有记忆功能，不会因为停开机而消失；
- 故障显示功能，可快速查找故障点保证正常运行；
- 采用专用防潮元件，内部电路板有防潮处理，外壳采用304不锈钢结构，保证在潮湿环境下正常工作；
- 屏蔽隔离技术的运用，符合GB/T 17626-2008的3级标准，保证能够在强电磁场下工作；
- 除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋柜外收集；
- 型号带“T”的具有加热功能，当检测到箱体环境温度低时，抽湿装置内部的风机和PTC加热器启动工作；
- 型号带“W”的具有无线远程控制功能，可远程控制、调节运行参数以及故障上报功能，无线传输的距离2000米（空旷条件下测试）；
- 型号带“S”的具有RS485通讯功能，通讯地址可调；可远程控制、调节运行参数以及故障上报功能。
PRODUCT DETAILS
型号规格
| 型号字段 | 含义 |
|---|---|
| ZKL | 安徽智凯电力 |
| CS800 | 智能抽湿装置 |
| T | 加热功能 |
| W | 无线手持终端 |
宣传册型号图示为ZKL-CS800-□。宣传册产品特点另载明，型号带“S”的具有RS485通讯功能。
PRODUCT DETAILS
技术参数
| 名称 | 技术参数 |
|---|---|
| 工作电源 | AC220V |
| 除湿功率 | 450mL/日（60W，35℃、RH=85%工况下） |
| 外接加热功率 | 5～500W |
| 除湿温度 | 5℃～45℃ |
| 功率 | 48W、58W、78W |
| 工作温度 | -25℃～85℃ |
| 湿度检测范围 | 20%RH～98%RH |
| 温度检测范围 | -25℃～125℃ |
| 除湿启动值 | 50%RH～98%RH（默认70%RH） |
| 温度启动值 | 1℃～55℃ |
| 湿度测量精度 | ±3%RH |
| 显示分辨率 | ±0.5 |

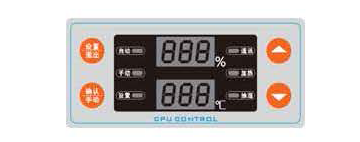

| 显示方式 | 双排3位数显 |
| 显示方式 | 0.1 |
| 外壳材质 | 304不锈钢 |
| 外形尺寸 | 115×78×200mm（宽×厚×高） |
| 净重量 | 1.8kg |
| 导水管 | 硅胶D10mm×L1.5m |
PRODUCT DETAILS
工作原理
1. 除湿原理
当潮湿空气经风扇吸入后，通过特殊设计的风道流动，先经半导体制冷器降温结露，制冷器的结露在重力作用下滴入引水槽，再由导水管流出柜外。在设定启动值内经过充分循环除湿，使柜内空气湿度降至结露点以下，完成整个防潮引凝加热过程。同时，智能型除湿装置信号采集传感器外置，能实时准确地采集到柜内的真实湿度，保证智能型除湿装置在柜内将要达到凝露条件时提前启动除湿。
2. 低温加热功能（选配功能）
当箱体温度低于设定的启动值时，抽湿装置启动内部加热器回路（加热器外接，功率可接50～500W），直到箱体温度升高到设定启动值加5℃时，加热器回路停止工作。
3. 无线远程控制功能（选配功能）
当具有无线控制功能的抽湿装置收到主控室的数据时，分析数据后马上回复数据给主控室，无线通讯可达2000米。
4. RS485通讯功能（选配功能）
当具有RS485通讯功能的抽湿装置收到上位机的数据时，分析数据后马上回复数据给上位机，一台上位机最多可连接200台。
注
- 上位机端推荐在A与B间接一个120欧姆的负载电阻；
- RS485通讯与无线远程控制为二选一功能，不能同时选。
PRODUCT DETAILS

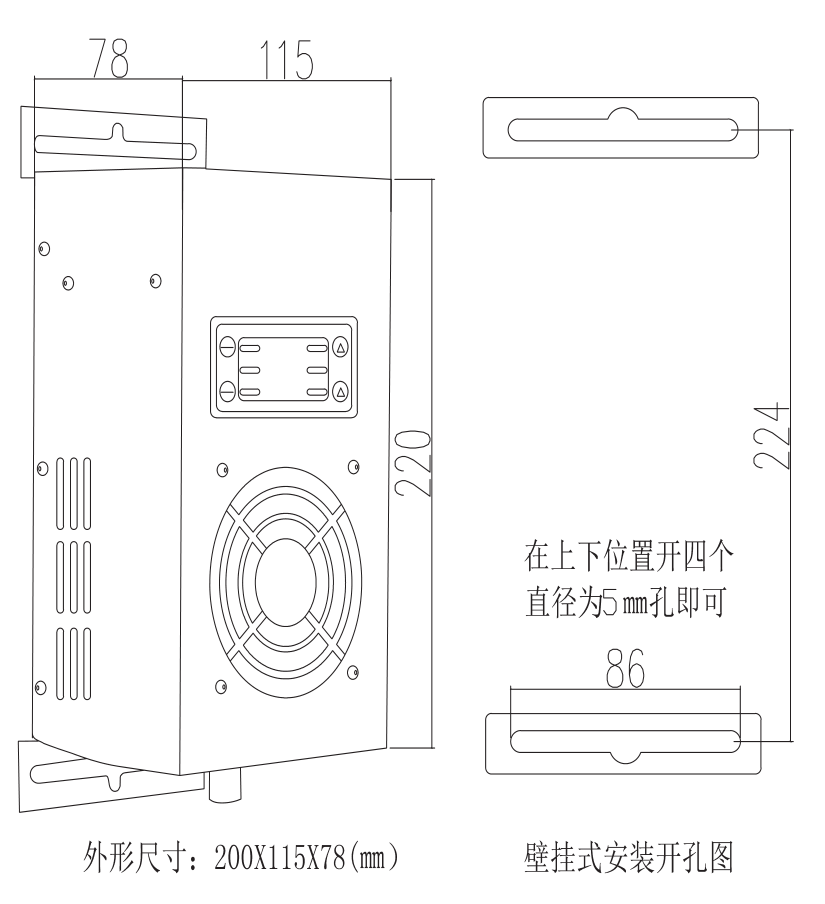

安装方式与外形尺寸
- 使用M5螺钉或者5mm的铆钉固定。安装时抽湿装置必须竖放，出水口朝下；
- 保证抽湿装置前面与其他装置间有大于5cm的空间，来保证正面风扇出风口出风；
- 将出水管一端接入抽湿装置的排水口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另一端通向箱体外面；
- 电源接线端子L/N接上AC220V电源即可；
- 加热器一脚接在负载L脚上，另一脚接电源的N脚上。
