ZKL-ZXHP单相接地故障管理系统

单相接地故障是电网运行中最普遍的一种故障形式，约占系统电气故障的80%以上。我国3～66kV中压电网大多采用中性点非有效接地的运行方式（又称小电流接地方式）。中性点不接地电网发生单相接地故障时，供电电压（线电压）依然对称且接地电流一般不大，不需要立即切除线路，提高了供电可靠性。

随着电网规模扩大、中压线路电缆化率提高，以及城网、农网、企业电网混合的配电网发展，原有运行方式的缺点逐渐暴露。由单相接地故障引起的跳闸事故率逐年提高，企业电网因单相接地引起的跳闸事故占总短路故障的80%。伴随单相接地故障产生的弧光接地过电压、铁磁谐振、小电流选线准确率低等问题，严重影响中压电网运行可靠性；单相接地未得到及时有效处理还可能引起人身伤害事故。

单相接地故障管理系统（又称配网单相接地管控柜）集单相接地故障消弧、快速精准选线、抑制过电压、消除铁磁谐振、电网运行监测、故障录波与人身触电保护等功能于一体。适用于国家电网、工矿企业各级变电站的3kV～66kV系统。

选型说明

ZXHP-I为熔丝触点消弧、脉冲电流选线、PT及过电压抑制等功能的组合，适用于接地电容电流较小，或者配备消弧线圈对电容电流进行补偿的系统。消弧线圈与熔丝触点消弧配合；当接地零序电流特征量不明显时，通过注入瞬时脉冲电流加大选线特征量，辅助精准选线。

ZXHP-II为快速开关消弧、最大增量法选线、PT及过电压抑制等功能的组合，适用于接地电容电流较大且没有配备消弧线圈的系统。系统对消弧处理的快速性和可靠性要求较高，装置依据接地零序电流特征量及动作前后特征变量，采用最大增量法实现精准选线。

ZXHP-III为快速开关消弧、脉冲电流选线、PT及过电压抑制等功能的组合，适用于不同应用场景。

ZXHP-I构成及原理

ZXHP-I型主要由单相接地管理系统主控制器、单相快速真空断路器、接地变压器、真空接触器、高压限流熔断器、中性点电阻、电压互感器、隔离开关、零序电流互感器、大能容过电压吸收器和高压带电传感器等组成。

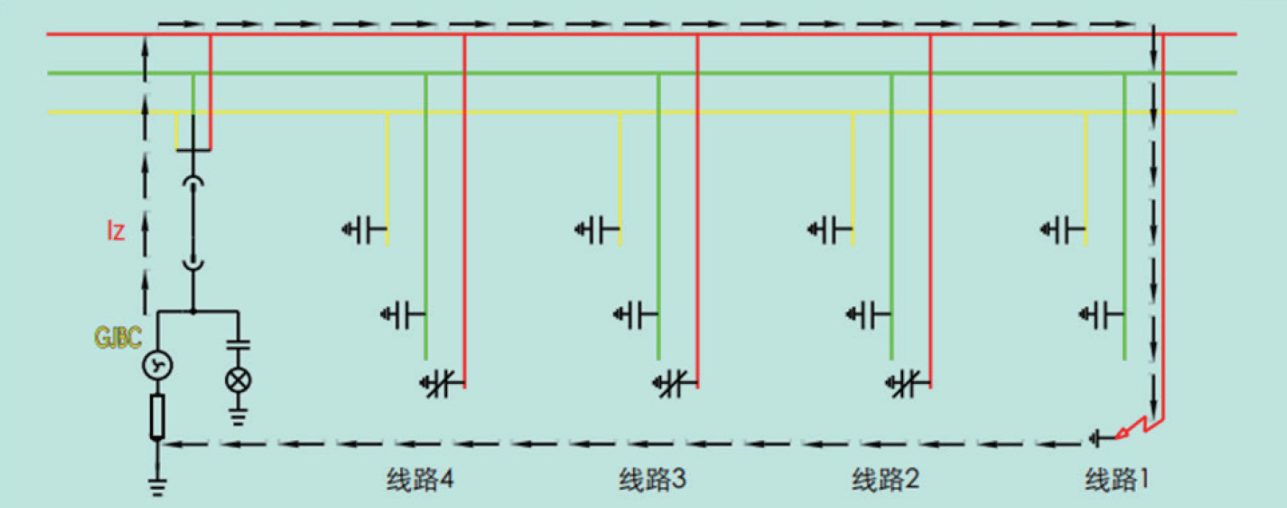

发生单相接地故障时，主控制器命令单相快速真空断路器在10ms内合闸，快速投入接地变压器和中性点电阻，向接地点零序回路注入阻性电流，加大故障线路零序电流特征量；滤波分析后精准判断故障线路。阻性电流仅持续工频半个周波10ms，随后触发单相快速真空断路器在5ms内分闸退出接地变，使原系统不受影响。

消弧处理通过采集分析三相电压和开口三角电压，使故障相真空接触器触点合闸，将不稳定的弧光接地转化为变电站内稳定的金属接地，消除接地电弧、抑制弧光接地过电压，并维持运行2小时以满足切换负荷等倒闸操作要求。发生异相接地短路时，由高压限流熔断器熔断切断短路电流。

ZXHP-II构成及原理

ZXHP-II型主要由单相接地管理系统主控制器、最大增量法选线控制器、三相相控快速真空断路器、电压互感器、隔离开关、零序电流互感器、大能容过电压吸收器和高压带电传感器等组成。

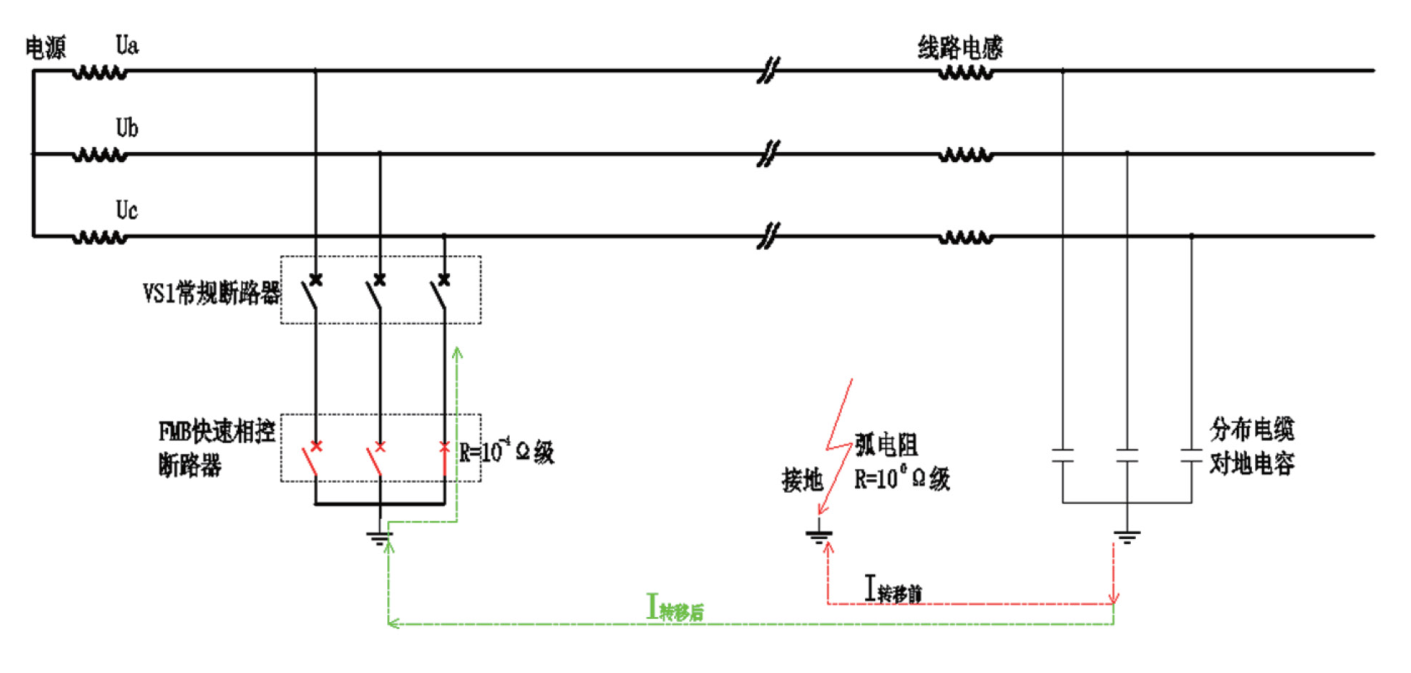

发生单相接地故障时，主控制器命令三相相控快速真空断路器的故障相在10ms内合闸，将线路接地点的接地故障电流强制干预转移至变电站内的主接地回路，使线路故障点残流为零，熄灭电弧、抑制弧光过电压，并维持运行2小时。发生异相接地短路时，三相相控快速真空断路器在5ms内分断切断短路电流。最大增量法选线控制器采集各回路零序电流，依据幅值比较法以及消弧处理动作前后故障线路零序电流变化量最大的双重特征判据，选出故障线路。

ZXHP-III构成及原理

ZXHP-III型主要由单相接地管理系统主控制器、接地变压器、单相快速真空断路器、三相相控快速真空断路器、中性点电阻、电压互感器、隔离开关、零序电流互感器、大能容过电压吸收器和高压带电传感器等组成。

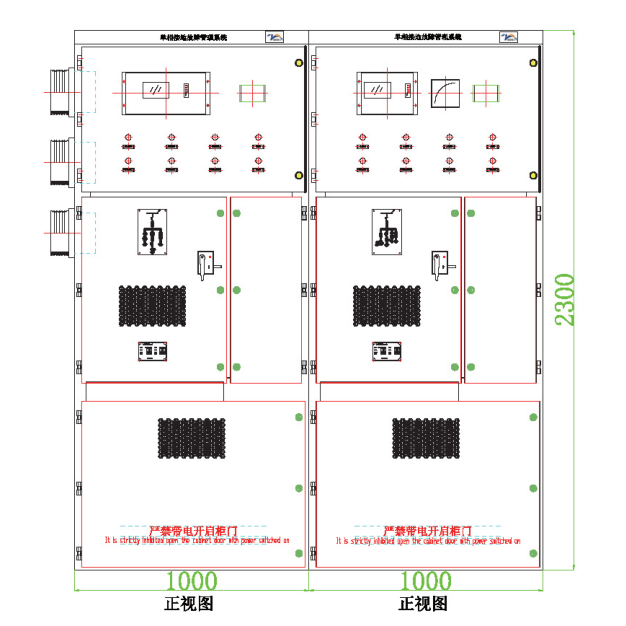

装置采用固定式柜体或手车式柜体。6～10kV装置根据功能选择可由2面或3面高压开关柜拼柜构成，单面柜体参考尺寸为宽×深×高=1000×1500×2300mm，也可按项目要求设计。

订货须知

用户需提供安装地点一次主接线图、馈出线回路数量、线路类型、系统接地电容电流统计情况，并说明系统是否单独配置消弧线圈成套装置。还需明确现场布置方式、进出线方式等安装资料。方案依据用户提供的系统参数和现场条件设计。

包装、运输与存储

装置一般采用木箱包装，柜体底座固定在包装箱底板上。不宜在三级以下公路长距离运输，必要时可拆散包装，重要部件尽量不采用公路运输。长期不用时应存放在干燥通风仓库，不宜长期户外储存。
