电力测量仪表

六、ZKL868V-7Y3液晶显示三相电压表

    基本配置
    ● 标准三螾T输入,交流采样,支持2三相三线和三相四线接线方式
    ● A、B、C三相电压/线电压测量
    ● 光电隔离型RS-485通讯接口,标准ModBus RTU通讯规约
    ● 所有的测量数据及越限报警信号均可经由通讯口读出
    ● 辅助电源:AC/DC85~255V宽范围交直流通用
    ● 电量参数LCD实时显示
    ● 软件校表,仪表参数配置通过面板键盘或计算机远方设定
    ● 安装方式:采用盘装式
    外型尺寸:72×72×112mm
    开孔尺寸:68×68mm
    选择配置
    ● 2路可编程越限报警控制输出
    ● 4路开关量遥信输入
    ● 1路继电器遥控输出
    产品外形及接线

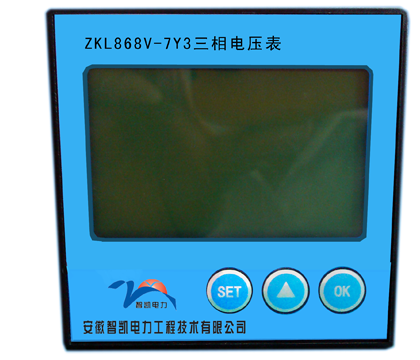

ZKL868V-7Y3液晶显示三相电压表

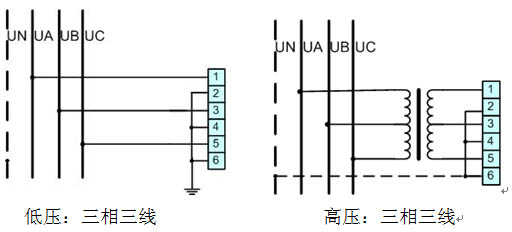

    典型接线
典型接线

典型接线

    订货须知
    1、注明仪表名称、型号。
    2、注明PT输入电压:100或400、PT输入变比。
    如:三相电流表ZKL868V-9Y3; PT输入电压:100V、PT输入变比:10KV:100V。
