ZKL-GDP大容量、防爆型三相组合式过电压保护装置

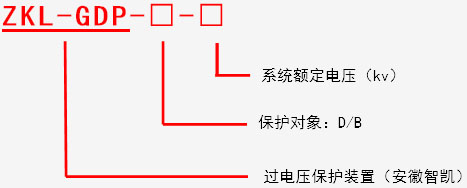

型号说明



注:
保护对象(类型):D 电机型
                  B 电站型:变压器、发动机、母线、开关、电容器等

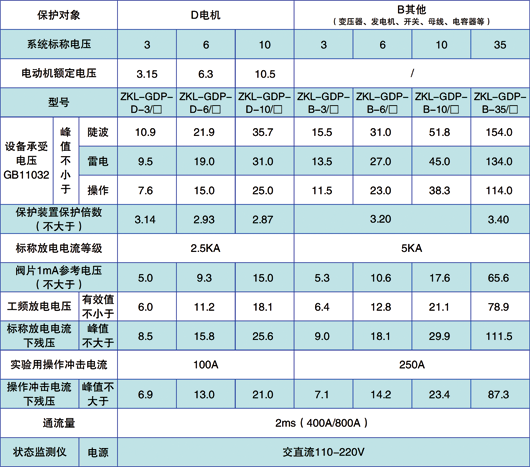

电气参数



在线状态监视仪说明

    在线监测仪用于过电压保护装置的脱离工作状况进行实时监测及累计过电压动作次数的记录。通过本产品可以详细监视过电压保护装置及过电压保护装置所保护线路的状况,预知事故前异常情况,达到分析异常动作原因,预防事故发生的作用。

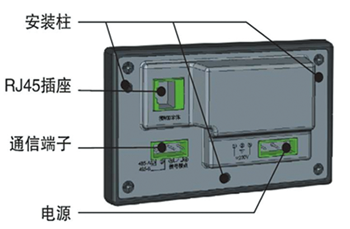

在线状态监测仪功能:
♦ 液晶显示屏:为8位STN,显示过电压保护装置的过电压动作次数,相间、相对地动作次数轮流显示; ♦ 显示按钮:按下时,轻触一次读数,持续三秒清零;
♦ 熔断指示:用来实时显示过电压保护装置脱离器工作状态,正常工作时不显示,脱离器发生脱扣时,相对应的LED指示点亮;
♦ RJ45插座:通过网线与过电压保护装置本体相连接;
♦ 通信端子:提供一对485通信端子和一对无源常开接点。正常工作时,接点断开;脱扣器脱扣或者是在线监测仪断电时,接点闭合;
♦ 电 源:2号端子接地,1、3号端子任意接入交直流220V;


在线监测仪工作情况:
    在线监测仪LED熔断指示灯可以实时显示过电压保护装置脱离器工作状态,被动观测。
    通过通信端子的开关接点输出过电压保护器脱扣装置的状态信号,正常时为‘分’,异常时为‘合’,可以直接接入本柜的微机综保,间接接入;
    若现场没有微机综保,则可以通过通信端子的485数据口与现场总线相连,进入后台管理;


在线监测仪安装:

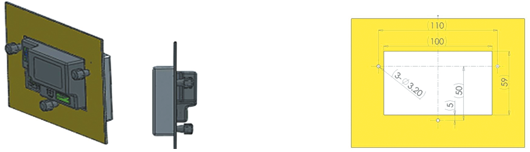

柜门开口尺寸如图所示,因其是对称的,所以没有正反面;
用三枚M3专用螺帽,即可将在线监测仪固定在开好孔的柜门面板上;
用随机提供的信号电缆将在线监测仪和过电压保护装置本体连接,水晶头一端接入在线监测仪RJ45接口,航空插头一端接入过电压保护装置本体,将现场柜内的交直流220V接入在线监测仪背面指定端子中,并可靠接地;
