ZKL-9500操控测温单元机构
-
电力传输系统中,开关柜内的众多接触点会由于长期使用导致氧化腐蚀,螺栓松动等而导致接触电阻增大,从而导致设备过热甚至出现严重故障。因此,实行温度在线监测很有必要。
无线温度检测装置采用无线电传输温度信号,传感器安装在高压设备上,与接收装置之间无电气连接。因此,无线测温能解决高压设备接点温度不容易实时在线检测的难题,具有极高的可靠性和安全性。
无线节点测温探头
我公司的开关柜温度在线检测装置专门设计用于高压设备的温度在线检测。采用2.4GHz公共无线电频段。温度接收显示单元采用大屏幕液晶显示,温度显示清晰。具备标准的RS485接口,可与上位机进行通信。
该装置可以同时测量3`~18点温度测试点,当测量温度大于设定跳闸和警告值时,本装置输出跳闸或者报警信号(现以3点测温为例说明,6点等以此类推)。
测温单元结构: 触头/电缆搭接头电气接点温度在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接受模块组合而成
装配:测温发射模块,分别安装在开关柜的母排上,安装方式为捆绑式安装,测温采集模块安装柜壁上,温度发射模块与测温采集模块尽量不要遮挡。
测温发射模块:颜色为红色,为1、2、3.......18。

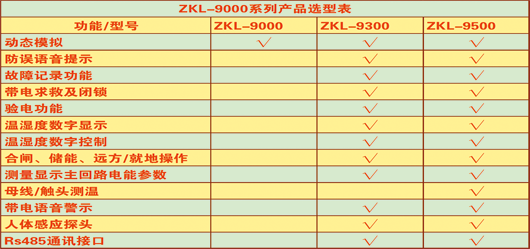

触点测温选型说明:
选择ZKL-9500为智能操控带触点测温功能的产品,其产品测温点数分别为3点、6点、9点、12点标注型号如下:
3点测温型号标记为:ZKL-9503;6点测温型号标记为:ZKL-9506;9点和12点以此类推。
