ZKL-9000系列开关柜智能操控装置

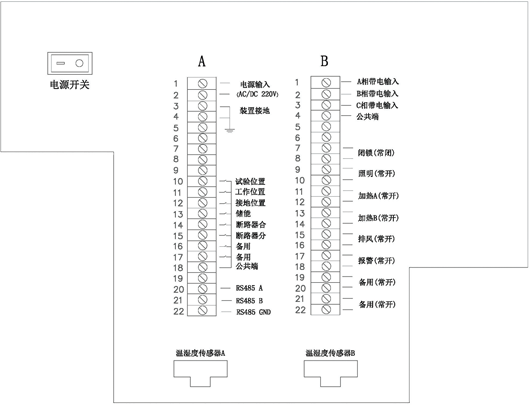

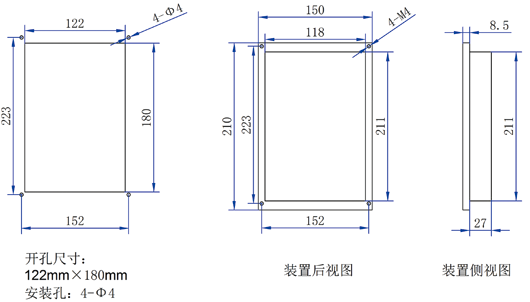

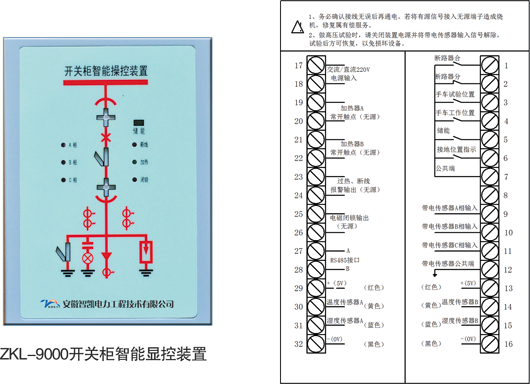

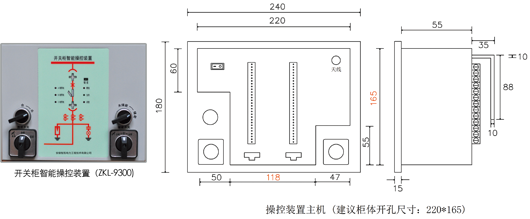

ZKL-9300安装尺寸与接线图

ZKL-9000系列产品均为嵌入式结构,只需要在开关柜面板上面开好孔,再将其安装上面即可;
按端子接线图接好线并校队正确后,通入电源;
将各个开关短接,检查其功能是否正常;
带电显示输入端分别接上高压带电传感器,高压带电时,带电指示灯亮,不带电时,闭锁接触绿色指示灯亮;




开关柜智能操控装置运输和拆封不应受到剧烈的冲击,应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输储存;
保存开关柜智能操控装置应在原包装内,叠放不得超过5层,拆箱后单只包装码放不得超过3只。
产品出厂后,在用户完全遵守本产品的说明书规定的运输、储存、安装和使用要求的情况下,产品自出厂之日起一年内,如发现产品及其配套件发生非人为损坏,制造商负责免费维修或者更换。
如超出保修期限出现质量问题,由用户同制造商协商,采取有偿方式进行更换或者维修。






♦ 一次动态模拟图显示;    ♦ 储能指示;        ♦ 高压带电显示及闭锁;
♦ 环境温湿度控制;        ♦ 加热断线报警;    ♦ RS485通讯接口;



订货须知:
1、用户选用ZKL-9000系列开关柜智能操控装置产品时,请提供相应说明及参数;
2、提供一次方案图;
3、产品名称、型号及数量,特殊功能请注明;

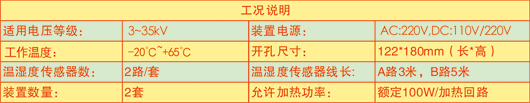

4、装置输入电源为:AC:220V±10% DC:220V;
5、收货单位、邮编、地址、收货人及联系电话。
