ZKL-DBP三相组合式过电压保护器

试验方法及注意事项

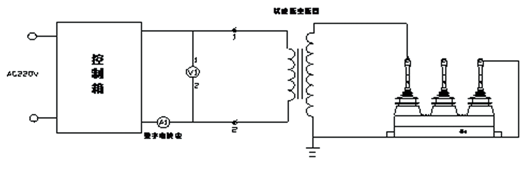

    按原理图将相关仪表和设备连接好。测试前应首先将电流继电器LJ的整定值调至最小值(作为后备保护),然后将试验变压器空载升压,电流继电器LJ应不动作,将数字电流表A1的量程调至5-20A(5KVA及以下容量试验变压器可不加限流电阻R)(实验原理图见ZKL-GDP实验原理图)。
    工频试验电压分别加在被测试的A和D、B和D、C和D、A和B、B和C、C和A上,缓慢调高试验变压器的输出电压,同时观察电压表及电流表A1,ZKL-GDP间隙未击穿放电时,数字电流表A1的读数会随着电压升高而逐渐增大。当试验变压器的输出电压达到ZKL-GDP的动作值时,ZKL-GDP间隙被击穿放电,数字电流表A1的数值将突增,此时试验变压器的高压输出电压值即为该ZKL-GDP的工放值。


试验注意事项:
   A、用户在做ZKL-DBP工放时,应以电流表数值有明显突变时的高压输出电压值,作为ZKL-DBP的工放数值;
   B、在做工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。切忌在放电后继续升高电压,以免损坏ZKL-DBP及试验变压器;
   C、用户在试验时,如果发现其工放值超出表一中的允许范围时,请仔细检查接线是否正确、表计是否准确和调压器炭刷是否接触良好等,如经检查测试数据无误,确已超出允许范围时,请与我公司联系;
   D、用户在做其它电气设备绝缘试验时,应将ZKL-DBP连接线拆除;
   E、试验时,只有内部间隙放电,外围任何部分不得有闪络;
   F、本产品每一至二年做一次预防性试验,同时将ZKL-DBP外表面灰尘清理干净。
安装及注意事项:
    1、户内型可水平安装在各种不同型号的开关柜的手车底盘内或支撑梁上;
    2、带有动作记录仪(J、IM)的ZKL-DBP,先将ZKL-DBP本体(安装方式同上)和动作记录仪(嵌入式,安装在易观察的 地方,外壳须接地)各自固定好后,通过带航空插头的七芯屏蔽电缆或网线相连。
    3、ZKL-DBP在和三相电源(A、B、C)及接地端(D)相连时,须注意以下事项:
    ⑴ 电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间保持的最小安全距离的要求;
    ⑵ ZKL-DBP电缆线之间的安全距离及电缆线与不同相母线 (或柜体) 之间的安全距离应不小于该型保护器相 间距离 (应在电缆拉紧状况下) ;
    ⑶ ZKL-DBP高压电缆长度要根据安装位置进行选择,长短要适当,过长时可将该相电缆捆扎固定在同相母排(线)上,严禁将不同相电缆捆扎在一起;
    ⑷ 安装时严禁手提电缆.同时要注意避免高压电缆被锐器割破。

订货须知

1、用户订货时需注明ZKL-DBP高压电缆线长度 (标准长度600mm) 及接线鼻子孔径 (标准孔径Φ13mm) 。
2、若计数器采用柜门安装时,用户需要注明计数器到ZKL-DBP本体之间所需信号线的长度 (标准长度5米) ;若选用IM型计数器,则还需要注明工作电压AC220V或DC220V。
3、若系统电压或相间距离等有特殊要求,可根据用户要求设计生产。
