ZKL-YZP过电压抑治柜

装置的结构、外形和安装尺寸

1、装置的柜体结构尺寸(长×宽×高)(可根据客户要求定制)
    6~10Kv柜体参考尺寸:1000×1500×2300(mm)、800×1500×2300(mm)
    35Kv柜体参考尺寸:1800×2600×3000(mm)

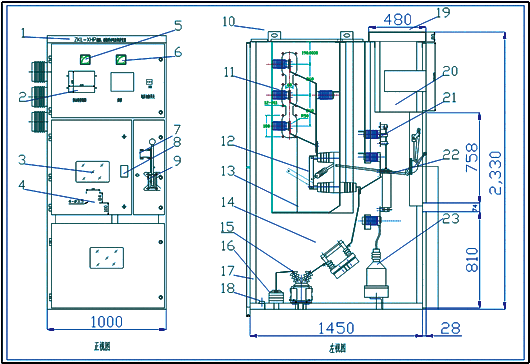

2、外形结构图:


  • 1、眉头
    2、抑治柜控制器
    3、观察窗
    4、铭牌
    5、电流表
    6、电压表
  •  7、辅助开关
     8、电磁锁操作机构
     9、操作机构
     10、母线支撑绝缘子
     11、穿墙套管
     12、隔离开关
  •  13、母线室
     14、PT保险
     15、抗饱和PT
     16、抑治装置
     17、照明灯
     18、接地排
  •  19、小母线室
     20、二次室
     21、撞击机构
     22、RD熔断器
     23、高能容吸收器
