ZKL-XXD小电流接地选线装置

使用条件

1、使用环境条件
♦ 环境温度:户内型-5℃~+40℃,特殊可做到-40℃~+60℃
♦ 大气压力:80~110Kpa
♦ 相对湿度:90%(25℃)、50%(40℃)
♦ 使用环境:不能有爆炸危险的介质,周围介质中不能含有腐蚀和破坏绝缘的导电介质或气体,不允许环境充满蒸汽及含有较严重霉菌存在,无剧烈振动源。
♦ 安装地点:应具有防御风、雨、沙和防尘设施。
超出上述使用环境条件的要求,用户需和本公司协商订制。

2、基本工作条件
♦ 最小工作电压:20V;最小工频工作电流:20mA。( DL/T 872-2004中4.5.1a规定 )
♦ 最大电容电流比:50%;即系统中出现对地电容电流中最大的与全系统电容电流之比必须小于50%。(DL/T872-2004中4.5.1b规定 )
♦ 单相接地时总谐波电压畸变系数:1.0%-6.0%;( DL/T 872-2004中4.5.1d规定 )
♦ 选线最少须接入三个出线,且这三个出线所产生的二次电容电流须大于20mA;

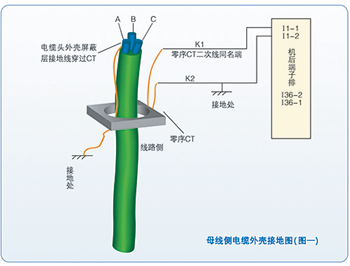

    由于选线装置有20mA最小工作电流的要求,所以对系统内的零序CT(或三相CT)变比的选择是有要求的,即系统总电容电流减去本条出线的电容电流,再除以零序CT变比必须远大于20mA,且小于2A。

    系统总电容电流是指同一台发电机 ( 或同一台主变)下的所有电缆的电容电流总和,有时不光是一个开关站下接的电缆,还有可能包括其下级开关站的电缆。

工作原理

小电流接地选线装置工作方式:
♦ 电流方式:本方式一接地就显示接地的电容电流值,不选线,继电器不报警输出,不记忆,不打印。
♦ 幅值方式:本方式对现有零序CT选取的信号中幅值最大的选为故障线,如信号电流太小,本方式不动作。本方式对无法确保零序CT极性一致时可采用。
♦ 配合方式:本方式对现有零序CT选取的信号中两个阶段中增量最大的一路为故障线。如信号电流太小,本方式不动作。
    针对国内其它小电流选线设备对弧光接地判断准确率低的情况,ZKL-XXD采用了先进的最大增量法进行弧光的选线判断。
    下面将以四条线路为例,对小电流接地选线装置在配合方式下的最大增量法方案做一简单介绍。
配合方式工作原理:
    小电流接地选线装置在启动工作后,当发生接地时,零序电压会触发本机进入采集状态采集各回路零序电流,取出数据后进行第一阶段运算。如1、2、3、4号线的电流分别为-15A、+4A、+5A、+6A。
    此时消弧设备判断接地类型,如果是金属接地,消弧设备不动作;如果是弧光接地,消弧设备把弧光接地直接转变为金属接地,小电流接地选线装置再进入采集状态采集各回路零序电流,根据本次数据进行第二阶段运算。如果是金属接地,此时接地1、2、3、4号线的电流将可能约为-15A、+4A、+5A、+6A,故障线(1号线)电流与非故障线电流相反且至较大,故可直接判断选线。如果是弧光接地,此时接地1、2、3、4号线的电流方向一致,可能约为+5A、+4A、+5A、+6A,此时四条线路电流分别与第一阶段的-15A、+4A、+5A、+6A分别相减的增量差为20A、0A、0A、0A,故障线(1号线)的增量为20A,是增量最大的一路线,即可选出故障线。
    然后把所选出的接地信息在液晶显示屏上显示,并打印出来,若接地现象消失、排除,本机返回工作状态,否则接地信息会一直在液晶显示屏上显示。
    国内其它小电流选线设备对弧光接地判断准确率低的原因是由于此类设备的采样点为20点/20ms左右,又大多用傅里叶算法,只能测到五次谐波的信号,而弧光接地时的信号多在几千赫兹,故此类设备根本无法对弧光接地做准确的判断,只能对金属接地作准确判断。
    而本机由于对弧光接地采用了先进的最大增量法,故不但能对金属接地做出最准确判断,还可对高频的弧光接地信号做出准确判断。
