ZKL-XXD小电流接地选线装置

服务及订货须知

  如用户需要,本公司可负责现场安装指导及调试服务,用户提供必要的配合与协助。
  用户在遵守保管及使用要求的情况下,从安装使用之日起12个月,或从发货之日起18个月期限内,产品由于质量原因发生损坏或不能正常工作,本公司将无偿地为用户维修或更换。
  用户应提供系统需要接入小电流接地选线装置的出线回路数,系统最大方式下总的电容电流,以便确定出线回路零序电流互感器的变比。

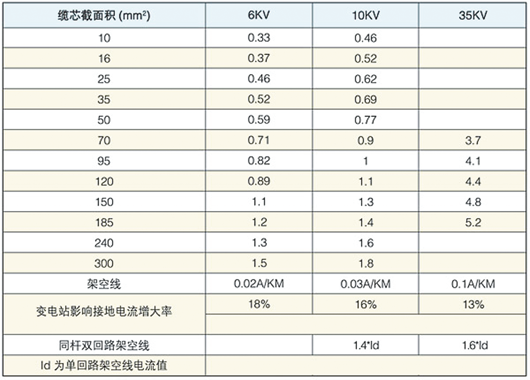

  下表为电缆的电容电流估算表:


装置开孔及接线

  装置面板开孔 (见图二)

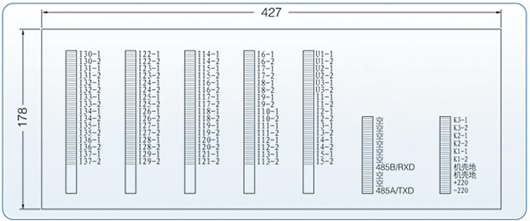

  装置背面端子接线示意 (见图三)


备 注:
  U1和I1分别接第一段母线的零序电压和零序电流,所有I×-2为同名端。
  K3为常开无源触点,有接地时变为闭合触点。K1、K2为备用扩展点,出厂不配无源触点。
  本机出厂已配置了DISA和MODBUS通讯规约。
  特别注意:本机的机箱外壳一定要接大地!
