电力测量仪表

七、ZKL868E-9S3数码显示三相多功能表

    基本配置
    ● 标准三相PT、CT输入,交流采样,适应各种接线方式
    ● 1 种三相电力参数测量:电流、相/线电压、分相/合相有功功率、分相/合相无功功率、分相/合相功率因数;
    ● 所有电量参数LED数码管实时显示;
    ● 安装方式:采用盘装式
    外型尺寸:96×96×128mm
    开孔尺寸:91×91mm
    选择配置
    ● 光电隔离型 RS-485 通讯接口,标准 MODBUS RTU 通讯规约
    ● 6路4~20mA 标准直流信号输出
    产品外形及接线

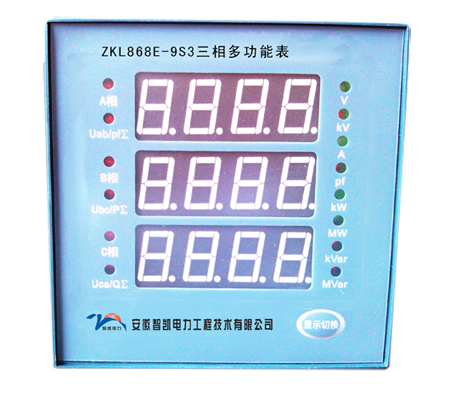

ZKL868E-9S3液晶显示三相多功能表

    典型接线
典型接线

典型接线

    订货须知
    1、注明仪表名称、型号。
    2、注明CT输入电流:1A或5A、CT输入变比。
    3、注明PT输入电压:100V或400V、PT输入变比。
    如:三相多功能表ZKL868E-9S3; CT输入电流:5A、CT输入变比:200:5;PT输入电压:100V、PT输入变比:10KV:100V。
