■快速开关的意义
  当某馈线支路发生短路时，上一级的母线电压会发生骤降，在断路器切除短路故障以前，母线上所有的负荷都外于低电压工况。短路故障切除后，电压才开始恢复，这个母线电压从骤降开始至恢复到额定电压70%时的过程，称为“晃电”现象，这段时间称为“晃电时间”。
  通常晃电时间过长会导致一些电压敏感设备停止工作，如电压系统的继电器、接触器、电磁阀以及中压系统的器等等。

■快速开关典型适用场合


■晃电的危害案例
  某厂电网一馈线支路发生A相接地短路，引起上级母线电压降低“晃电”，速断保护及时发出跳闸命令，该支路馈线柜真空断路器迅速打开，96毫秒切除故障。但受晃电影响，造成其他支路大量机泵、气柜、压缩机等用电设备停车，导致多处设备管线堵塞。经过员工30多个小时的连续抢修才全面开车恢复生产，给企业造成极大的经济损失。
  目前市场上普通真空断路器的分断时间都在六七十毫秒以上，加上速断保护时间，从短路开始到完全切除故障总时间需要一百毫秒。因晃电时间过长，大量敏感设备都无法穿越，造成停车，给企业造成极大的经济损失。长时间的短路电流给设备带来很大的危害，也给人员造成极大的安全隐惠!
  一种快速切除故障的高速真空断路器和更快速的速断保护将是很好的选择!

■产品特点

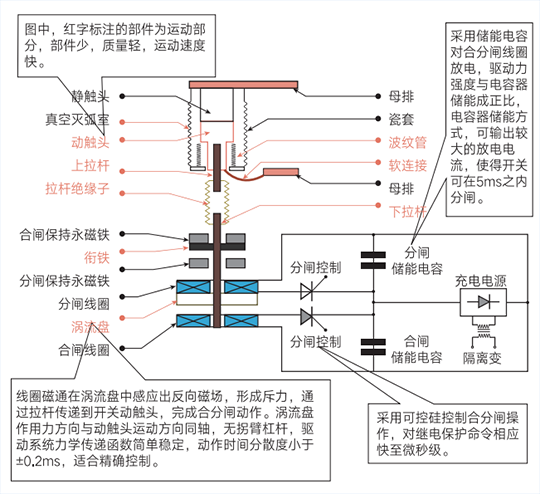

  利用涡流原理制作的—种新型快速操动机构，将涡流驱动技术与永磁保持技术结合，极少的运动部件，免维护，极低的故障率。极高的分闸速度，分闸时间小于5ms，配合快开控制器可在首波切断短路故障!



a 使用环境
♦　周围空气温度：最高温度+40℃最低温度-5℃
♦　相对湿度：在24h内测得的相对湿度的平均值不超过95%，月相对湿度平均值不超过90%。
♦　周围大气压：在24h内测得的水蒸气压力的平均值不超过2.2kPa，月水蒸气压力平均值不超过1.8k Pa。
♦　海拔高度：装设地点海拔高度不超过2000m，使用7.2KV系统中时，海拔可以提高至3000m。
♦　地震强度：地震烈度不超过8度。
♦　电磁干扰：在二次系统中感应的电磁干扰的幅值不超过1.6kv。
♦　周围空气：没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染。

b 特殊使用条件
♦　客户若偏离正常使用条件可与本公司协商制造。
♦　海拔高度:当设备装在海拔2000m 以上，绝缘强度降低，需要降压使用。
♦　高污染周围空气:当开关设备在高湿度或有较大的温度突变的气候条件使用时，户内式开关设备一般不包括这种使用条件。否则就必须与制造商协商，制定预防措施以避免腐蚀或其他危害产生和装设预防装置〔如电加热器）以消除凝露现象。

c 使用场合
♦　适用于3-35kV中压电力系统；
♦　适用于中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统；
♦　适用于电缆线路为主的电网、电缆与架空线路混合电网及架空线路为主的电网。

备注：可根据用户现场需求进行改造，确保安全可靠运行。
