ZKL-CTB电流互感器二次开路保护器

概述

     电流互感器(简称CT)在运行中如果二次绕组开路,或一次绕组流过异常过电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等),将会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害,还会使互感器过激而烧损,甚至危及运行人员的生命安全。
  根据电力系统的实际需求,我公司在第一代保护器的基础上,又开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器(简称ZKL-CTB),该产品采用全新的自动控制技术和高可靠性元件,使用寿命长,能可靠动作10万次以上。动作速度快、过载能力强、静态泄漏电流小,可满足各种CT保护的需要。

产品用途

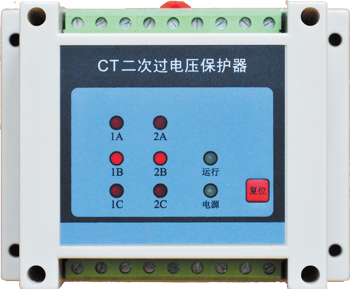

     ZKL-CTB主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端,正常运行时泄漏电流极小,呈高阻状态;当CT二次回路开路或一次绕组出现异常过流时,二次绕组产生的电压远远高于正常运行电压,此时保护器迅速动作而短路,面板上显示故障的部位,并有无源接点信号输出。故障排除后,按手动复位按钮,电路恢复原状态后又重新投入正常工作。
     一般情况下,电流互感器均连接在A、B、C三相上,少数连接在两相上,个别连接在一相上。绝大多数为星形连接,少数为三角形连接。本保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上,A、B、C三相二次中性点(需地N)连接在保护器的N接线端子上。若只用A、C绕组,B相可以不接线不会影响保护器的正常工作。
     AC220V供电直接接在保护器AC220V端子上,三根报警线一根中点,一根常开,一根常闭,用户根据实际使用对应接线,装置电源也可根据用户要求而定。
