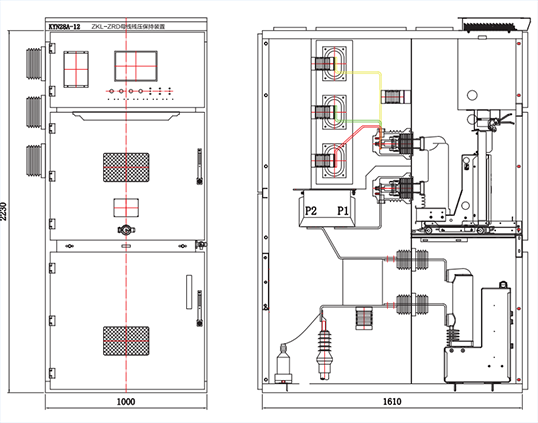

装置的主要构成元件：
1、快速断路器
2、母保电抗
3、电流采集器
4、母保控制器
5、过电压保护器

  ♦ 电流采集器
  为母保控制器提供二次保护电流，作为装置采集判断信号。
  ♦ 母保控制器
  母保控制器是母线残压保持装置的控制核心，实时监测母线的工作电压及回路工作电流;当系统发生短路故障时，控制快速断路器迅速分闸，在20ms内将母线电压维持在90%及以上;实时监测外部输入的数字信号，实时显示快速断路器、分合闸储能电容等工作状态。
  ♦ 快速断路器
  快速断路器具有涡流驱动机构，可以在接到控制器发出的动作命令后，5ms之内完成分闸动作，具有高速分断短路电流和额定负荷电流的能力。
  ♦ 过电压保护器
  将相对地和相与相之间的各种过电压限制在设备绝缘允许的较低的水平。
  ♦ 母保电抗
  在系统下级站或下级馈线发生短路故障的情况下，该电抗瞬时串入系统回路，限制短路电流，维持上级母线残压，同时可以延长下级配电室电缆的使用寿命。

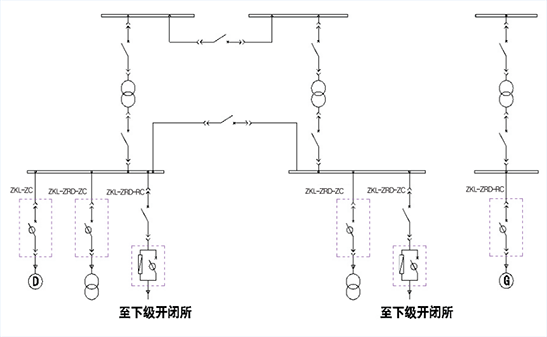

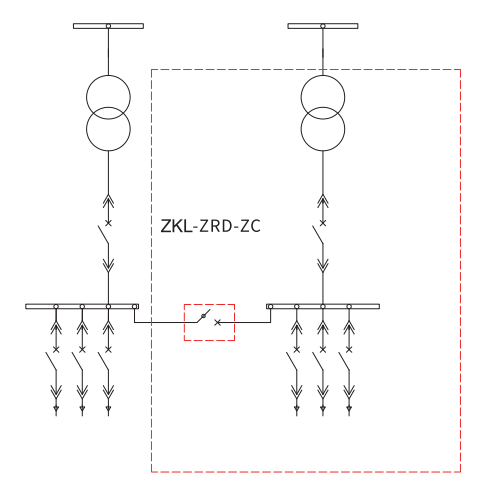

  ♦ 对于直接连接鼓风机、电动机、电弧炉等负载的供电回路，直开式母线残压保持装置可在20ms内快速切除故障；
  ♦ 对于向下一级开闭所供电的回路，阻开式母线残压保持装置可在20ms内将故障支路经高阻抗隔离，保证非故障区域重要敏感负荷的连续运行；
  ♦ 对于直连小发电机组的供电回路，直开式母线残压保持装置可在20ms内快速隔离发电机，避免因其他馈线回路发生短路故障，发电机励磁向故障点提供短路电流。


  阻开式母线残压保持装置用作下级开闭所的进线柜或总站的出线柜时，可在20ms之内快速隔离下级开闭所某馈线回路的故障点，避免因电压暂降导致总降其它馈线回路重要敏感负载的停运事故。
