ZKL-GDP大容量、防爆型三相组合式过电压保护装置

产品功能简介

    随着系统的日益扩大,真空断路器和电缆的普遍采用,操作过电压和谐振过电压越来越严重导致保护器动作越来越频繁,加快了阀片的老化速度,相应的缩短了保护器的使用寿命。在系统谐振过电压等其他非正常条件下,保护器自身发生崩溃,进而引发开关柜内相间短路,给用户带来较大的经济损失。     我公司经过多年的技术积累和研发,新一代大容量、防爆型三相组合式过电压保护装置(ZKL-GDP)主要应用于发电、供电和企业的用电系统中,对发电机、变压器、开关、母线、电动机、电容器等电气设备,除限制大气过电压、操作过电压,同时对相间和相对地的过电压,均能起到可靠的限制作用。
    大容量、防爆型三相组合式过电压保护装置,由于具有相间和相对地的保护功能,从而成功地解决了因真空开关开断而引起的操作过电压对设备绝缘危害的问题。
    大容量、防爆型三相组合式过电压保护装置,通过优化过电压保护装置的性能指标,加大过电压保护器吸收容量,该装置增设了过电压动作监测仪以及故障自动脱离功能,实现了该装置的免维护,免除繁琐的定期检测及设备安全运行问题的担忧。

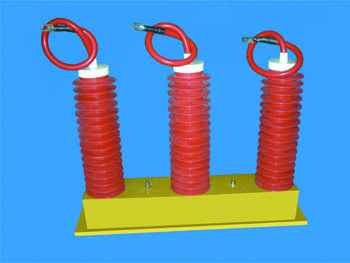

ZKL-GDP 35kV

产品用途

    ZKL-GDP过电压保护装置主要应用于发电、供电和企业用电系统中,用来保护电动机、变压器、开关、母线、电容器等设备,可限制大气过电压、真空断路器开断引起的开断过电压及各种过电压,对相间和相对地的过电压均能起到可靠的限制作用。

原理及特点

1、采用四星形接法,可将相间过电压大大降低,保护装置的可靠性大为提高。
2、大容量组合式,限压效果更好,适用范围更广,耐受力更强,使用寿命更长;
3、用氧化锌非线性电阻和放电间隙的结构,使两者互为保护。放电间隙使氧化锌电阻的荷电率为零,氧化锌电阻的非线性特性又使放电间隙动作后无续流,放电间隙不再承担灭弧任务,提高了产品的使用寿命。
4、阀片和放电间隙分隔组装,互不影响,放电电极不易受潮、被氧化,使得动作值更稳定、可靠;
5、电压冲击系数为1,在各种电压波形下放电电压值相等,不受各种操作过电压波形影响。过电压保护值准确,保护性能优良。
6、结构简单、体积小、安装方便。

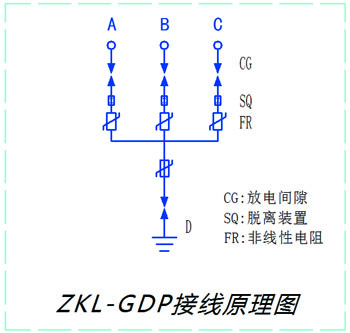

ZKL-GDP接线原理图
