ZKL-UHF开关柜局放在线监测装置
产品概述
现阶段，我国电力系统对于电能的质量提出越来越高的要求 ，不仅要确保供电稳定可靠 ，而且供电的安全性也是重要要求 。 电力系统中 ，金属封闭开关设备得到广泛应用 ，因此开关柜运行的是否稳定可靠是重中之重 ，电气设备在运行的过程中由于受到高温 、 电压 、 振动以及其他化学作用 ，将会使得其绝缘性能降低会产生局部放电现象 ，同时又会加速绝缘的恶化情况 ，会给电力系统造成较大的经济损失 。但是 ，由于开关柜内部空间狭小 、 零件繁多 、 结构复杂 ，绝缘距离小 ，因此比其它电力设备更容易出现绝缘缺陷 ，从而对设备安全运行带来巨大隐患。
高压电气设备的绝缘内部如气泡间隙 、杂质 、尖刺等缺陷 ，在强电场作用下使得开关柜绝缘内部的电场分布不均匀，在缺陷部位的电场强度会增大，从而容易导致该部位发生未贯穿整个绝缘的放电，即局部放电。
局部放电一般不会引起开关柜内部绝缘的穿透性击穿 ，但是却会导致绝缘介质的局部损坏 。若其长期存在 ，则会在一定条件下造成绝缘装置电气强度的破坏 ，最终造成开关柜内部绝缘击穿 。 因而对于电气设备而言 ，电气设备发生局部放电现象是导致其绝缘老化或劣化甚至损坏从而引发设备损毁及电力系统事故的重要原因之- 同时局部放电也是设备绝缘完整性退化的标志 。 因此对电气设备的局部放电进行监检测是评估设备绝缘状况的重要手段，也是发现设备潜伏性故障，最终实现故障预警，避免故障发生的有效措施之 一 。特高频局放监测装置ZKL- UHF高压开关柜局部放电监测装置通过检测伴随局部放电而产生的电磁波辐射并自动确定现场局部放电的实际检测频率 ，随后将检测的局部放电的放电次数和放电频次上传至服务器。
高压电气设备的绝缘内部如气泡间隙 、杂质 、尖刺等缺陷 ，在强电场作用下使得开关柜绝缘内部的电场分布不均匀，在缺陷部位的电场强度会增大，从而容易导致该部位发生未贯穿整个绝缘的放电，即局部放电。
局部放电一般不会引起开关柜内部绝缘的穿透性击穿 ，但是却会导致绝缘介质的局部损坏 。若其长期存在 ，则会在一定条件下造成绝缘装置电气强度的破坏 ，最终造成开关柜内部绝缘击穿 。 因而对于电气设备而言 ，电气设备发生局部放电现象是导致其绝缘老化或劣化甚至损坏从而引发设备损毁及电力系统事故的重要原因之- 同时局部放电也是设备绝缘完整性退化的标志 。 因此对电气设备的局部放电进行监检测是评估设备绝缘状况的重要手段，也是发现设备潜伏性故障，最终实现故障预警，避免故障发生的有效措施之 一 。特高频局放监测装置ZKL- UHF高压开关柜局部放电监测装置通过检测伴随局部放电而产生的电磁波辐射并自动确定现场局部放电的实际检测频率 ，随后将检测的局部放电的放电次数和放电频次上传至服务器。
技术原理
1. 开关柜局部放电的原因
开关柜在日常的运行中，起着变电输电的重要作用，而很多开关柜日 常中都是露天摆放，长期日晒雨淋，受各种外部环境影响，很容易发生局部放电故障，本文就简单介绍开关柜局部放电的原因。
1、电晕放电，通常在气体包围的高压导体周围会出现电晕放电，比如高压输电线路或者高压变压器等，这些高压电气设备的高压接线端子暴露在空气中，因此发生电晕放电的机率相对较大。 电晕放电体现出的是典型的 、极不均匀电场的特征，也是极不均匀电场下特有的自持放电。
2、沿面放电，通常在绝缘介质表面会出现沿面放电的现象。 这种局部放电的形式属于特殊的气体放电现象，电力电缆 、 电机绕组 、 绝缘套管的端部等位置比较常见沿面放电。 一 旦介质内部电场的强度低于电极边缘气隙的电场强度，而且介质沿面击穿电压相对较低，沿面放电就会发生在绝缘介质的表面。通常电压波形 、 电场的分布 、空气质量 、 介质的表面状态 、 气候条件等均会对沿面放电电压产生影响，所以沿面放电体现出不稳定的特点。
3、内部放电，固体绝缘介质内部比较常见内部放电。 在生产加工绝缘介质时难免存在材料与工艺缺陷的问题，导致绝缘介质内部出现内部缺陷，比如掺人少量的空气或者杂质等。 一旦绝缘受到高压作用，内部缺陷就有发生局部击穿或者重复性击穿的可能。通常介质自身的特性 、气隙大小、缺陷的位置与形状 、气隙气体的种类等会对内部放电的发生条件产生影响。
4、悬浮电位放电，这种局部放电的形式是指高压设备中某个导体部件存在结构设计缺陷，或者其它原因导致接触不良断开，最终造成该部件位于高压电极与低压电极之间并根据其位置的阻抗比获得分压发生放电，针对该导体部件上对地电位称其为悬浮电位。 导体具有悬浮电位时，通常其附近的场强会比较集中，而且会破坏四周绝缘介质的形成。 一般在电气设备内高电位的金属部件或者处于地电位的金属部件上容易发生悬浮电位放电。
2. 特高频检测原理

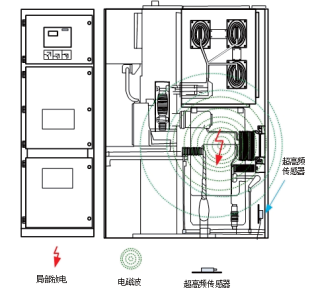

局部放电超高频检测技术是一种非接触的检测方法，依据是“场”的原理，它通过天线传感器接收局部放电过程中辐射的超高频电磁波，从而实现局部放电的检测。
电力设备绝缘体的绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，该击穿过程会很快，并且在击穿过程中会产生上升沿很陡的局部放电脉冲电流，其上升时间为ns级，并激发频率高达数GHz的电磁波信号。 因此，可以运用超高频传感器监测电气设备内部局放电流激发的电磁波信号对开关柜的局部放电情况进行评估。
