ZKL-ZLB零损耗深度限流装置
一次系统图
使用场合

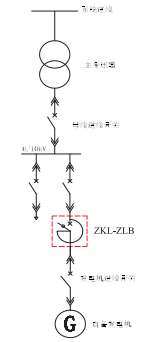

用于发电机出口限流
-
可以解决由于自备发电机组并网导致的企业6/10kV母线短路电流超标问题。当系统发生短路故障时，快速断路器迅速动作，将深度限流电抗器投入,使母线或馈线短路电流大幅度降低，同时自备发电机组与系统之间保持在并列运行状态，避免由于外部故障导致发电机组非计划停运。 -

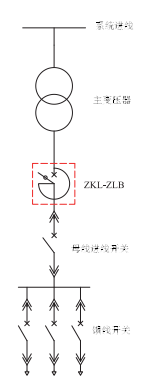

用于变压器低压侧限流
-
可大幅度减少系统短路故障对主变的冲击，提高变压器的抗短路能力，并可有效的降低母线或馈线短路电流。当系统出现短路故障时，快速断路器迅速动作，将深度限流电抗器投入,系统中母线或馈线短路电流大幅度降低，减少对主变的损害,提高变压器的使用寿命。 -
用于母联限流
-
几段母线并列运行时，安装在母联处，当某段母线发生短路故障，可降低非故障电源向故障电源提供的短路电流，保证故障点开关的安全开断。同时，装置可在短路故障发生后，迅速提高非故障母线的供电电压，保证其所带负荷的连续可靠运行。 -
用于厂用分支限流
-
大幅度降低厂用分支的短路电流,保证厂用变压器内部故障或厂用分支故障的快速可靠切除，避免由于厂用分支短路导致发变组设备的停运。 -
使用条件
使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸汽及含有较严重菌霉存在。
